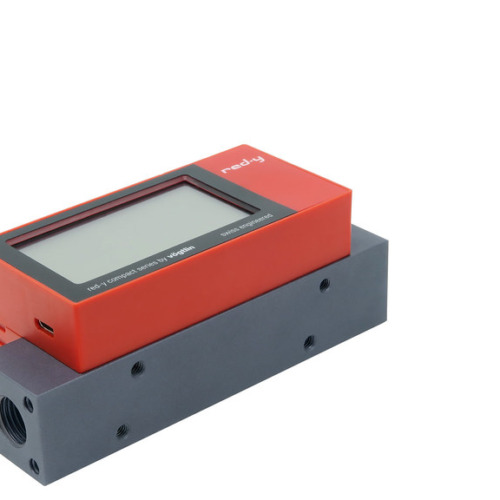

De Red-y Compact Series bestaat uit digitale mass flow meters (MFM) die gebruikmaken van geavanceerde MEMS-sensortechnologie. Door het compacte formaat, de batterijvoeding en de duidelijke gebruikersinterface zijn deze meters uitstekend inzetbaar voor snelle, betrouwbare gasflowmetingen zonder vaste installatie.
| Partner: | Vögtlin Instruments GmbH |
|---|---|
| Categorie: | Gassen en vloeistoffen – meten en regelen |

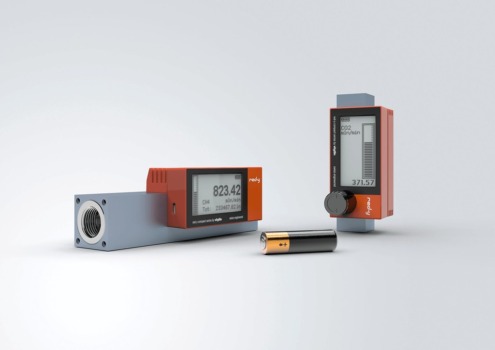

De Vögtlin Red-y Compact Series biedt compacte en draagbare mass flow meters voor gassen, speciaal ontworpen voor toepassingen waar mobiliteit, eenvoud en flexibiliteit centraal staan. Deze serie combineert gebruiksgemak én nauwkeurige flowmeting in één handzame unit, ideaal voor mobiele metingen, service- en testomgevingen of OEM-integratie.
De Red-y Compact Series is ontwikkeld voor gebruikers die behoefte hebben aan mobiele, flexibele en betrouwbare mass flow meting zonder vaste installatie. De serie combineert geavanceerde MEMS-technologie met een gebruiksvriendelijke en modulaire opzet.
Lichtgewicht en eenvoudig mee te nemen, ideaal voor mobiele toepassingen en service-meetwerk.

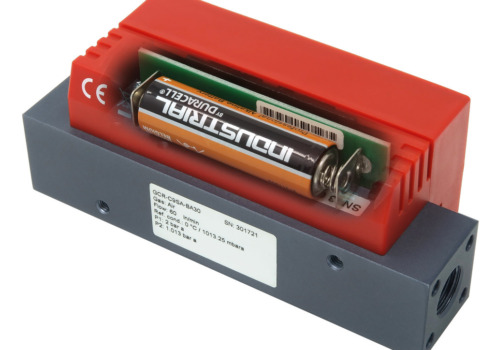

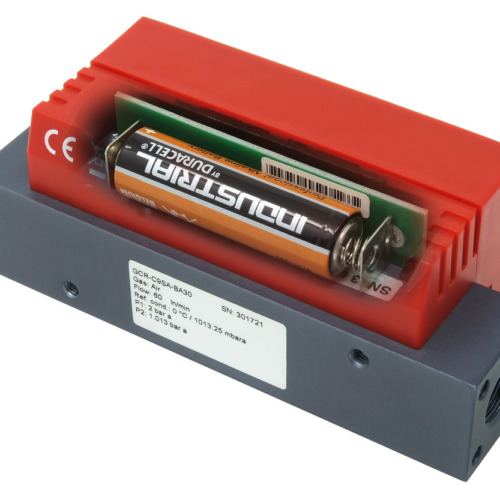

De Red-y Compact mass flow meters werken standaard op een AA-batterij, waardoor ze volledig zelfstandig kunnen worden ingezet. Optioneel zijn ook 24 VDC en Micro-USB voeding beschikbaar voor langdurige of stationaire toepassingen.
Dankzij het modulaire ontwerp kan de functionaliteit eenvoudig worden uitgebreid met modules voor voeding, alarmfuncties en analoge of pulssignalen. Hierdoor is de meter flexibel inzetbaar in verschillende meetopstellingen.
De Red-y Compact units kunnen worden gevoed via een Micro-USB aansluiting (DIN 62684). Daarnaast maakt de USB-interface eenvoudige device-updates en configuratie mogelijk.
Het hart van de Red-y Compact Series is een thermische MEMS-sensor, waarbij de analoog-digitale conversie direct in de sensor plaatsvindt. Dit zorgt voor snelle respons, hoge nauwkeurigheid en stabiele meetwaarden.

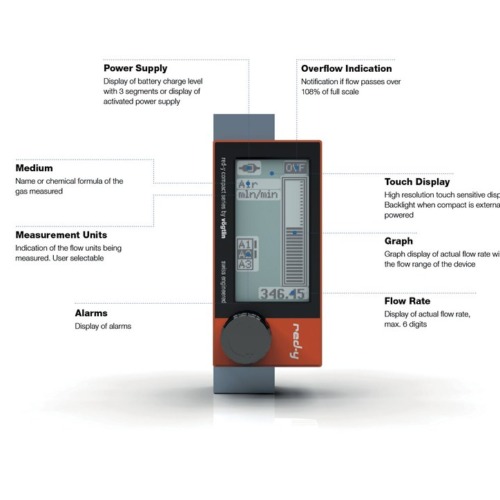

Naast de actuele flowwaarde toont de meter ook het totale gasverbruik. Dit maakt de Red-y Compact bijzonder geschikt voor verbruiksmetingen en monitoring van gasconsumptie.
Eén Red-y Compact meetinstrument kan worden gebruikt voor maximaal drie verschillende gassen of gasmengsels, wat flexibiliteit biedt bij wisselende toepassingen.
De gebruiker kan kiezen uit een groot aantal gestandaardiseerde flow-eenheden volgens SI, imperiaal en US-conventies. Zowel de actuele flow als de getotaliseerde flow zijn instelbaar via het menu.
Om ongewenste wijzigingen te voorkomen, kan het menu van de Red-y Compact worden vergrendeld met een wachtwoord.
In tegenstelling tot variabele-oppervlakmeters zijn deze digitale mass flow meters ongevoelig voor druk- en temperatuurschommelingen, wat zorgt voor betrouwbare metingen onder wisselende omstandigheden.
De Red-y Compact Series wordt geleverd met 3 jaar garantie, wat de kwaliteit en betrouwbaarheid van het instrument onderstreept (exclusief kalibratie, opties en accessoires).
| Measuring Ranges | |
| Air / Full scale freely selectable | GCX-A from 0 … 5 mln/min* to 0 … 600 mln/min G¼” GCX-B from 0 … 600 mln/min to 0 … 6000 mln/min G¼” GCX-C from 0 … 6 ln/min to 0 … 60 ln/min G¼” GCX-D from 0 … 60 ln/min to 0 … 450 ln/min G½” *regulator 0 to 25 mln/min |
| Performance Data | |
| Media (real gas calibration) | Air, O2*, N2*, He, Ar, CO2, H2, CH4, C3H8 (other gases and gas mixtures on request) *O2 & N2 are calibrated with air |
| Accuracy (air & equivalents) | Eco: ± 2.0% of full scale; ranges > 200 ln/min (200 SLPM) ± 3.0% of full scale Eco plus: ± 2.0% of full scale; ranges > 200 ln/min ± 3.0% of full scale Special: ± 1.0% of full scale up to 50 ln/min (50 SLPM) |
| Turndown ratio | Eco: 1 : 50 Eco plus and special: 1 : 100 (not available below 0-10 mln/min) |
| Response time | Max. 300 msec (depending on filter settings) |
| Flow update by sensor | 40 msec (battery mode 500 msec) |
| Display update | 240 msec (battery mode 500 msec) |
| Repeatability | ± 0.5% of full scale |
| Longterm stability | 0.1 % of full scale per year, if clean gas is used |
| Power supply Meter GCM & Regulator GCR | Standard AA battery (lifetime depending on operation) or Micro-USB power supply (DIN 62684) Option: External power 15…30 VDC |
| Operation pressure | 0.2 – 11 bara (3 – 160 psia) |
| Temperature (environment/gas) | 0 – 50°C (32 – 122°F) |
| Body Materials | Anodized aluminium, optional stainless steel electropolished |
| Seals | FKM, optional EPDM (FDA) |
| Pressure sensitivity | < 0.2% / bar (<0.014% / psi) of reading (typical N2) |
| Temperature sensitivity | < 0.025% FS measuring range type per 1°C (<0.012% FS per 1°F) |
| Warm-up time | < 1 sec. for full accuracy |
| Integration & Installation | |

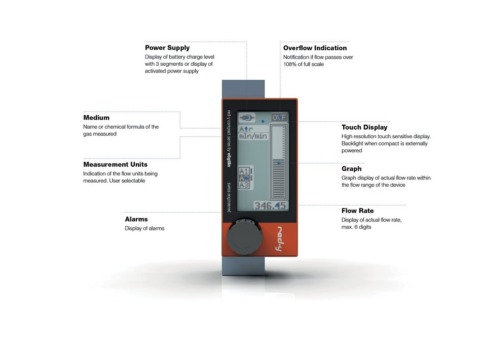

| Display | Touch display (128×64 px) with automatic position adjustment (position sensor) Backlighted only with external power supply (Micro-USB or 24 Vdc) |
| Process connection | G¼” (BSPP* female) up to 60 ln/min (64 SLPM) G½” (BSPP* female) up to 450 ln/min (480 SLPM) *British Standard Pipe Parallel |
| Inlet section | None required |
| Mounting orientation | Any position (consult manufacturer above 5 bar or vertical mounting) |
| Safety | |
| Test pressure | 16 bara (240 psia) |
| Leak rate | < 1 x 10-6 mbar l/s He |
| Ingress protection class | IP50 (conforms to NEMA 1) |
| EMC | EN 61326-1 |
De Red-y Compact Series is geschikt voor toepassingen zoals:
Deze meters bieden een praktische oplossing voor situaties waarin intelligente meting zonder vaste installatie noodzakelijk is.
