Back Pressure Regulators voor Nauwkeurige Upstream Drukregeling in Industrie en Laboratorium

Back pressure regulators (BPR’s) regelen de upstream druk in gas en vloeistofsystemen door overtollige druk gecontroleerd af te voeren. In tegenstelling tot een forward pressure regulator bewaakt een BPR de inlaatdruk en houdt die stabiel, ook bij variabele flows, pompwisselingen of wisselende mediumsamenstelling.

Inacom levert back pressure regulators van vier toonaangevende fabrikanten: GO Regulators, Parker Porter, Drastar en KOFLOC. Elk merk is gespecialiseerd in een eigen toepassingsdomein, van hoge druk industriële installaties tot ultra schone semiconductor gaslijnen.

Niet zeker welk type bij uw toepassing past? Wij adviseren u graag. Vraag direct advies aan.

Hoe werkt een back pressure regulator?

Een back pressure regulator functioneert als een drukgestuurde ontlastklep op de inlaatzijde van een systeem:

  1. Druk stijgt boven setpoint. De regelaar opent en voert medium gecontroleerd af naar retour, drain of atmosfeer.
  2. Druk stabiliseert. Zodra de upstream druk weer onder het setpoint daalt, sluit de regelaar automatisch.
  3. Continu proces. Het systeem houdt een stabiele inlaatdruk, ongeacht variaties in flow of belasting.

Verschil met een forward pressure regulator: een forward regulator verlaagt de downstream druk. Een back pressure regulator beschermt en bewaakt de upstream inlaatdruk. Beide typen worden in hetzelfde systeem gecombineerd in meer complexe procesarchitecturen.

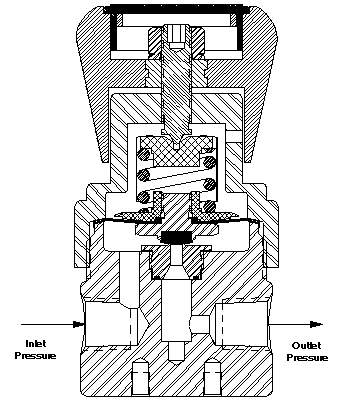

Animation of backpressure operating

Wanneer hebt u een back pressure regulator nodig?

Back pressure regulators zijn de juiste keuze als:

  • uw proces een minimale inlaatdruk moet handhaven voor stabiele flowmetingen of reacties;
  • variabele flows optreden door pompcycli, klepomschakelingen of gaswisselingen;
  • analytische instrumenten zoals GC en MS alleen correct functioneren bij stabiele inlaatdruk;
  • pompen of compressoren beschermd moeten worden tegen tegendrukschommelingen;
  • u werkt met corrosieve, hoge purity of hoge druk media die gespecialiseerde materialen vereisen;
  • een maximale systeemdruk gewaarborgd moet worden zonder veiligheidsventiel.

Overzicht van onze producten

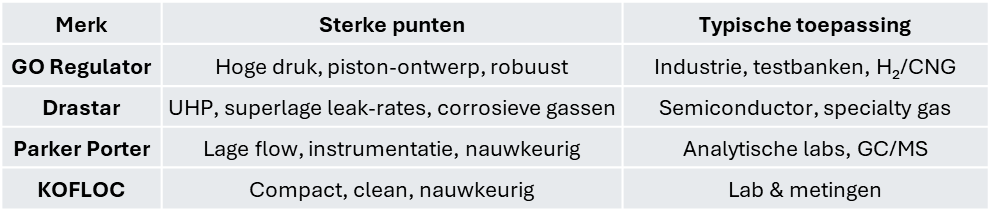

Technische vergelijking per merk

Kenmerk GO Regulators Parker Porter Drastar KOFLOC
Drukbereik Tot 690 bar 0 tot 17 bar 0 tot 350 bar 0 tot 10 bar
Basisprincipe Piston of veer Direct acting veer Dome loaded of mechanisch Direct acting veer
Materialen RVS 316, Brass RVS 316, Brass 316L, Hastelloy, Monel RVS 316
Lekdichtheid Standaard industrieel Laag (analytisch) Ultra laag (He 10e9) Laag
Typische media Inerte gassen, H2, CNG Drooggas, N2, carrier gases Corrosieve gassen, high purity Schone gassen, analysegas
Toepassing Industrie, testbanken, gasdistributie GC/MS, OEM, labs Semiconductor, R&D, specialty gas Laboratorium, gasanalyse

Specificaties variëren per model. Neem contact op voor maatwerkadvies.

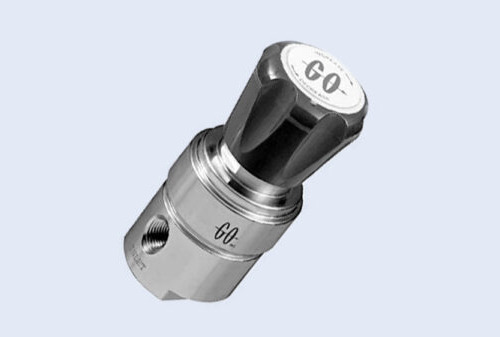

GO Regulators voor Hoge Druk en Industrie

GO Regulators levert back pressure regelaars voor toepassingen waarbij robuustheid, breed drukbereik en betrouwbare werking bij hogere flows centraal staan.

Kenmerken:

  • Piston gestuurd ontwerp voor snelle responstijd en lange levensduur
  • Drukbereiken tot 690 bar, model afhankelijk
  • Geschikt voor inerte en procesgassen, inclusief H2 en CNG
  • Brede selectie van setpoint ranges en aansluitingen

Toepassingen: industriële procesinstallaties, waterstof en CNG stations, testbanken, gasdistributie, compressoruitgangen.

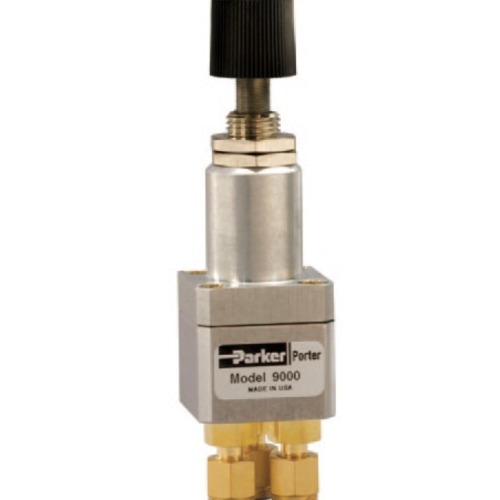

Parker Porter voor Analytische Precisie bij Lage Flow

Parker Porter BPR’s zijn ontworpen voor analytische instrumentatie en OEM toepassingen waarbij lage hysterese en hoge reproduceerbaarheid essentieel zijn.

Kenmerken:

  • Direct acting ontwerp voor stabiele regeling bij lage flows en kleine drukverschillen
  • Lage interne volumes voor snelle systeemrespons
  • Geschikt voor droge gassen, stikstof, lucht en carrier gases
  • Breed inzetbaar in OEM configuraties

Toepassingen: gaschromatografie (GC/MS), analyseapparatuur, laboratoriumgaslijnen, OEM instrumentenbouw.

Drastar voor High Purity en Corrosieve Media

Drastar is de specialist voor toepassingen waarbij lekdichtheid, materiaalintegriteit en compatibiliteit met agressieve media absolute prioriteit hebben.

Kenmerken:

  • Ultra lage lekdichtheid (He rates tot 10e9 bij UHP uitvoeringen)
  • Materiaalopties: 316L RVS, Hastelloy C276, Monel 400
  • Dome loaded varianten voor stabiele regeling bij wisselende flow
  • Gecertificeerd voor semiconductor procesomgevingen

Toepassingen: halfgeleiderproductie, specialty gas supply, corrosieve procesgassen, high end R&D installaties.

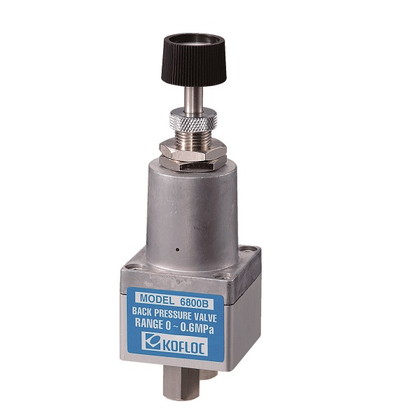

KOFLOC voor Compacte Precisie in Clean Service

KOFLOC BPR’s combineren een compact ontwerp met lage dode volumes, waardoor ze bijzonder geschikt zijn voor geïntegreerde instrument en analysetoepassingen.

Kenmerken:

  • Gering intern volume voor snelle respons en minimale vervuiling
  • Eenvoudige integratie in instrumentatieve systemen
  • Geschikt voor schone gassen en analysegas bij lage tot middelhoge druk
  • Compact formaat voor plaatsbesparende installaties

Toepassingen: gasanalysesystemen, laboratoriumopstellingen, meet en regeltoepassingen, inline integratie.

Toepassingsgebieden Back Pressure Regulators

Industriële Procesinstallaties

Back pressure regulators worden in de procesindustrie ingezet voor reactorvoeding, gasdistributie, compressorlijnen en afdampingssystemen. Ze beschermen downstream apparatuur tegen drukpieken en zorgen voor reproduceerbare procesomstandigheden.

Waterstof en CNG systemen

In H2 en CNG installaties garanderen BPR’s een veilige maximumdruk in het systeem en beschermen ze tankuitgangen en verdelers. GO Regulators zijn voor dit segment als standaard erkend.

Analytische Laboratoria en GC/MS

Gaschromatografen werken alleen correct bij een stabiele en instelbare kolomdruk. Back pressure regulators op de carrier gas lijn of kolomuitgang zorgen voor herhaalbare analyses. Parker Porter is voor dit segment toonaangevend.

Semiconductor en High Purity Productie

Procesgaslijnen in chipproductie vereisen componenten met bewezen lekdichtheid en inert materiaalgedrag. Drastar BPR’s met Hastelloy of Monel behuizing voldoen aan de strengste SEMI normen.

Vloeistofsystemen en Pompcircuits

In doseer, meng en hogedruk vloeistofsystemen voorkomen back pressure regulators terugstroom, beschermen pompen en handhaven een minimale systeemdruk voor stabiele flow.

Veelgestelde vragen over back pressure regulators

Wat is het verschil tussen een back pressure regulator en een pressure relief valve?

Een pressure relief valve opent alleen bij overdruk als noodmaatregel en is niet ontworpen voor continue regeling. Een back pressure regulator is een precisie instrument dat continu de upstream druk bewaakt en regelt, ook bij normale bedrijfsomstandigheden.

Kan ik een back pressure regulator gebruiken voor vloeistoffen?

Ja. Verschillende modellen uit ons assortiment, waaronder GO en Drastar, zijn geschikt voor vloeistoftoepassingen. Let op compatibiliteit met het medium op het gebied van materiaal, viscositeit en dampen en neem contact op voor advies.

Wat is dome loaded en wanneer kies ik daarvoor?

Bij een dome loaded BPR wordt het setpoint bepaald door een referentiedruk op een membraankamer in plaats van een mechanische veer. Dit biedt stabielere regeling bij wisselende flow en hogere nauwkeurigheid. Drastar levert dome loaded varianten voor high end toepassingen.

Welke BPR kies ik voor corrosieve gassen?

Voor corrosieve media zoals HCl, Cl2, NF3 of HF adviseert Inacom Drastar BPR’s in Hastelloy of Monel uitvoering. Deze zijn specifiek ontwikkeld voor high purity en agressieve media.

Levert Inacom ook maatwerk of aangepaste aansluitingen?

Ja. Voor bijzondere drukbereiken, aansluitingen, materiaalopties of OEM integraties denken we mee. Neem contact op met onze technische afdeling.

Wat zijn typische leveringstijden?

Standaardmodellen zijn doorgaans uit voorraad of op korte termijn (2-4 weken) leverbaar. Specificeer uw toepassing en wij geven u een concrete levertermijn.

Advies op maat van Inacom Instruments

Inacom Instruments is al meer dan 35 jaar gespecialiseerd in precisie instrumentatie voor laboratoria en procesindustrie. Onze technische specialisten adviseren u op basis van uw medium, drukbereik, flowvereisten en systeemarchitectuur.
