ASI QuickSplit™ Flow Splitters

De ASI QuickSplit™ Flow Splitters verdelen een chromatografische vloeistofstroom in een exact gedefinieerde verhouding — van 1:1 tot 20.000:1. In plaats van de gebruikelijke lange capillairen gebruikt ASI uitwisselbare vloeistofweerstanden, waardoor de splitratio stabiel en reproduceerbaar blijft en niet meebeweegt met viscositeits- of drukveranderingen tijdens gradiëntelutie. Leverbaar als vaste, instelbare, multiport- en makeup-flow uitvoering, voor inlaatstromen van 0,1 mL/min tot 1 L/min.

Lees meer

Partner:	ASI
Categorie:	Gassen en vloeistoffen – meten en regelen

Wilt u meer weten over dit product? Neem contact op

Ik wil meer informatie Bel naar 0318 - 521 151

Uitgebreide specificaties

Omschrijving
Bestanden
Partner

Waarom een flow splitter in uw HPLC- of LC/MS-systeem?

Uw kolom draait op 1 mL/min. Uw massaspectrometer werkt optimaal op 20 µL/min. Dat verschil moet ergens overbrugd worden — en het hermethodeontwikkelen van een gevalideerde scheiding is zelden een optie. FDA-regelgeving en vastgelegde S.O.P.’s maken elke methodewijziging kostbaar, en werken op mL/min-niveau is in de praktijk eenvoudiger en robuuster dan op µL/min-niveau. Flow splitten laat u een bewezen methode ongewijzigd draaien en er tegelijk een massaspectrometer of tweede detector aan koppelen.

Er zijn drie hoofdredenen om te splitten:

Meerdere detectoren parallel. Splits tussen twee of meer detectoren — bijvoorbeeld MS naast ELSD, UV of IR. Dit is essentieel wanneer één van de detectoren destructief is, zoals een massaspectrometer of een verdampingslichtverstrooiingsdetector.

Flowreductie voor LC/MS. Breng de kolomflow van 0,5–2 mL/min terug naar een niveau waarop de ionenbron efficiënt werkt, zonder de scheiding aan te passen.

Mass directed fraction collection. Splits een klein deel van de uitgaande stroom van een preparatieve kolom af, verdun dit met een makeup-flow en gebruik het detectorsignaal om de fractieverzamelaar aan te sturen op de resterende preparatieve stroom.

Hoe werkt de fluid resistor-technologie?

Een conventionele splitter gebruikt capillairen van nauwkeurig afgestemde lengte en diameter. Wilt u de ratio veranderen, dan moet u knippen, meten en opnieuw kalibreren en elke fitting die u aandraait, verandert het resultaat.

ASI vervangt die capillairen door uitwisselbare weerstandscartridges. Het splitterlichaam bevat twee parallelle stroompaden, elk met een vloeistofweerstand. De splitratio is simpelweg de verhouding tussen die twee weerstanden:

Splitratio = Q1/Q2 = L2/L1
waarbij Q1 de hoge flow is, Q2 de lage flow, en L1/L2 de weerstandswaarden.

Een andere splitratio betekent dus: cartridge eruit, andere cartridge erin. Geen kalibratie, geen capillairwerk. Omdat beide paden dezelfde vloeistof onder dezelfde omstandigheden zien, blijft de ratio constant ongeacht viscositeit — cruciaal bij gradiëntchromatografie, waar het oplosmiddelmengsel tijdens de run continu verandert.

Vier uitvoeringen

QuickSplit Fixed Flow Splitter
Twee vaste weerstandscartridges vormen een fabrieksmatig ingestelde splitratio van 1:1 tot 20.000:1. Geen instelling, geen kalibratie, geen bewegende delen. Nauwkeurigheid ±10%, met de mogelijkheid om binnen die tolerantie te corrigeren via de inlaatflow: 10% meer inlaatflow geeft 10% meer flow in beide kanalen. Werkdruk tot 350 bar, drukval maximaal 500 PSI bij de kalibratieflow.

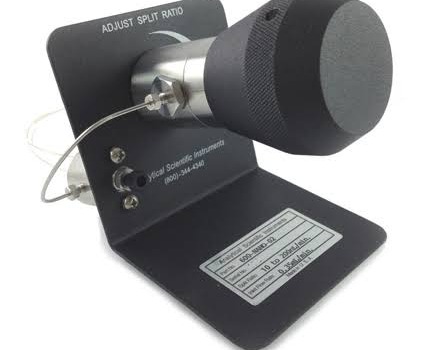

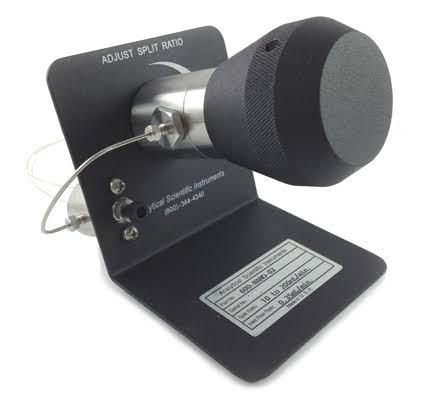

QuickSplit Adjustable Flow Splitter
De lage-flowzijde loopt via een vaste cartridge, de hoge-flowzijde via een instelbare weerstand (metering valve). Met de instelknop verandert u de splitratio realtime over een bereik van een factor 20 — bijvoorbeeld 1:1 tot 20:1. Bij een vaste inlaatflow varieert u zo de lage splitflow met een factor 10 (bijvoorbeeld 10 tot 100 µL/min); omgekeerd houdt u een vaste splitflow aan terwijl de inlaatflow met een factor 10 varieert. Herhaalbaarheid ±2% van de instelling. Een gegradueerde indicatorstang geeft de stand af, gedocumenteerd in de meegeleverde kalibratiedata. Anders dan splitterkleppen of tees raakt de instelling niet van slag door pompstops of drukpieken.

QuickSplit Multiport Fixed Flow Splitter
Verdeelt de inkomende stroom over drie of vier kanalen, met identieke of per kanaal afwijkende ratio’s. Bedoeld voor opstellingen met meerdere detectoren en/of een fractieverzamelaar. Laag intern dood volume, vervangbaar inlaatfilter. Leverbaar voor analytische en semi-preparatieve flows.

QuickSplit Makeup-Flow Splitter
Speciaal voor mass directed fraction collection. Een klein deel van de preparatieve stroom wordt afgesplitst en direct in het splitterlichaam gecombineerd met een makeup-flow, zonder tussenliggende tees of fittingen. Het unieke manifoldontwerp houdt het dode volume en de piekdispersie extreem laag. De geïntegreerde delay coil zorgt voor minimaal 5 seconden vertraging bij maximale inlaatflow, zodat detectie en fractieverzameling correct in sequentie lopen. Leverbaar in vaste en instelbare uitvoering, voor 1 tot 150 mL/min.

Aangetoond: dood volume is geen probleem

ASI heeft de bandverbreding gemeten door een directe stroom bij 10 µL/min te vergelijken met een gesplitste stroom via de Adjustable Makeup-Flow Splitter (Shimadzu LC10 AD VP, UV @254 on-column, water).

Configuratie	Variantie
Directe flow, 10 µL/min	1,2 µL²
Split flow zonder makeup, 10 µL/min	0,8 µL²
Split flow + 7 µL/min makeup (totaal 17 µL/min)	1,4 µL²

De gesplitste stroom presteert vergelijkbaar met de directe stroom. Het dode volume van de splitter draagt niet significant bij aan de systeemdispersie, en de makeup-flow verbetert de piekvorm terwijl hij tegelijk een extra knop geeft om de timing tussen MS-detector en fractieverzamelaar af te stemmen.

Welke QuickSplit past bij uw toepassing?

Uitvoering	Inlaatbereik	Splitratio	Nauwkeurigheid	Beste keuze voor
Fixed, binair	0,1 mL/min – 1 L/min	1:1 – 20.000:1 (vast)	±10%	Vaste, gevalideerde methode; laagste kosten; geen bediening
Fixed, multiport (3/4 poorten)	0,1 – 40 mL/min	Custom per kanaal	±10%	Meerdere detectoren en/of fractieverzamelaar parallel
Adjustable	0,25 mL/min – 1 L/min	Instelbaar over factor 20	±2% van instelling	Methodeontwikkeling; optimaliseren van de MS-flow tijdens de run
Makeup-Flow, fixed	1 – 150 mL/min	40:1 – 20.000:1	±10%	Routinematige mass directed fraction collection
Makeup-Flow, adjustable	1 – 150 mL/min	Instelbaar	±10%	Prep-HPLC met wisselende inlaatflows of wisselende splitflow

Drie vragen die uw keuze bepalen

Staat uw methode vast of ontwikkelt u nog? Bij een gevalideerde routinemethode is de Fixed Flow Splitter de logische keuze: goedkoper, eenvoudiger, niets te verstellen. Ontwikkelt u nog of wisselt u regelmatig van methode, dan verdient de Adjustable zich terug — u draait de ratio bij zonder cartridges te wisselen.

Splitst u vóór of na de kolom? Post-column splitten is rechttoe rechtaan. Bij pre-column splitten verandert de effectieve splitratio zodra de kolom geïnstalleerd wordt, doordat de kolom weerstand toevoegt aan het lage-flowkanaal. Die weerstand moet meegenomen worden bij de cartridgekeuze. Geef bij bestelling van een pre-column splitter altijd de kolomflow én de kolomtegendruk op; zonder die gegevens configureert ASI standaard op 0,5 mL/min en 1.500 PSI drukval. Voor nauwkeurig pre-column splitten adviseren wij de ASI A650 Automated Flow Splitter.

Stuurt u een fractieverzamelaar aan? Dan heeft u een makeup-flow en een delay coil nodig. Die zitten standaard in elke Makeup-Flow Splitter geïntegreerd; los opbouwen met tees kost u dood volume en piekvorm.

Eigenschappen

Splitratio van 1:1 tot 20.000:1, vast of instelbaar
Uitwisselbare vloeistofweerstanden — splitratio wijzigen zonder capillairwerk of herkalibratie
Splitratio niet beïnvloed door viscositeits- of drukveranderingen bij post-column toepassingen
Inlaatflow van 0,1 mL/min tot 1 L/min (hogere flows op aanvraag)
Maximale werkdruk 350 bar; drukval < 500 PSI bij de gespecificeerde inlaatflow
Binaire, drie- en vierpoortsconfiguraties
Ultralaag dood volume voor minimale dispersie
Compacte behuizing, plaatsbaar dicht bij de detector
Vervangbare inlaatfilters (2, 10 of 20 micron) voor bedrijfszekerheid op lange termijn
Vervangende weerstandssets voor alle modellen, standaard en custom

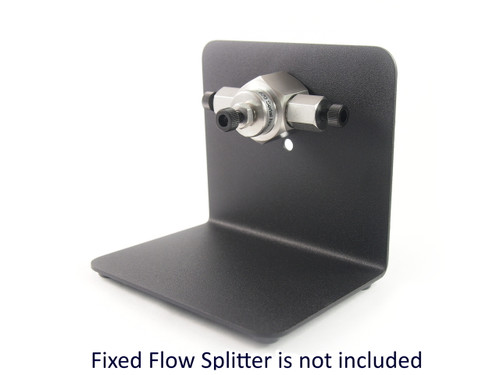

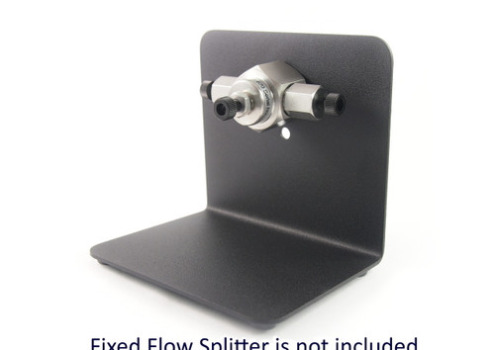

Optionele montagebeugel
Makeup-poort en delay coil bij alle makeup-flow uitvoeringen
Installatie binnen enkele minuten

Technische specificaties

Vaste splitters: bereiken en typenummers (binair, post-column)

Bereik	Inlaatflow	Kalibratieflow	Beschikbare splitratio’s	Typenummer
Analytisch	0,1 – 5 mL/min	1,0 mL/min	1:1, 3:1, 5:1, 10:1, 20:1, 50:1, 100:1, 200:1, 500:1, 1.000:1, 2.000:1	620-PO10-xx
Analytisch, hoge ratio	0,1 – 5 mL/min	1,0 mL/min	2.000:1 – 20.000:1	620-PO10-HS
Semi-preparatief	5 – 40 mL/min	20,0 mL/min	5:1, 10:1, 20:1, 50:1, 100:1, 200:1	620-PO20-xx
Semi-prep, hoge ratio	5 – 40 mL/min	20,0 mL/min	500:1 – 20.000:1	620-PO20-HS
Preparatief	30 – 200 mL/min	op specificatie	custom	620-PO40-CS
High-preparatief	200 – 1.000 mL/min	op specificatie	custom	620-PO60-CS
Multiport, 3 poorten	0,1 – 5 / 5 – 40 mL/min	op specificatie	custom	630-PO10-CS / 630-PO20-CS
Multiport, 4 poorten	0,1 – 5 / 5 – 40 mL/min	op specificatie	custom	640-PO10-CS / 640-PO20-CS

Vervangende weerstandssets: 620-1110-xx (analytisch), 620-1120-xx (semi-prep), 620-1140-CS (prep), 620-1160-CS (high-prep).

Instelbare splitters: bereiken en typenummers

Bereik	Inlaatflow	Kalibratieflow	Splitratiobereik	Typenummer
Analytisch, post-column	0,25 – 5 mL/min	1,0 mL/min	1:1–20:1 / 5:1–100:1 / 15:1–300:1 / 50:1–1.000:1	600-PO10-06 / -04 / -03 / -01
Analytisch, pre-column	0,25 – 1 mL/min	0,5 mL/min	idem (< 3.500 PSI bij 0,5 mL/min)	600-PR10-06 / -04 / -03 / -01
Semi-preparatief	5 – 40 mL/min	20,0 mL/min	1:1–20:1 / 15:1–300:1 / 100:1–2.000:1 / 1.000:1–20.000:1	600-PO20-03 / -02 / -01 / -00
Preparatief	40 – 125 mL/min	custom	custom	600-PO30-CS
Preparatief	75 – 200 mL/min	custom	custom	600-PO40-CS
Preparatief	100 – 1.000 mL/min	custom	custom	600-PO60-CS

Vervangende weerstandscartridges: 600-1110-xx (analytisch), 600-1120-xx (semi-prep), 600-1130/1140/1160-CS (prep).

Makeup-Flow Splitters, vaste uitvoering (selectie)

Inlaatbereik	Splitratio	Splitflow bij kalibratieflow	Typenummer
1 – 5 mL/min	400:1 / 200:1 / 100:1 / 40:1	5 / 10 / 20 / 50 µL/min bij 2 mL/min	692-PO01-05 t/m -50
5 – 10 mL/min	2.000:1 / 1.000:1 / 500:1 / 200:1	5 / 10 / 20 / 50 µL/min bij 10 mL/min	692-PO05-05 t/m -50
10 – 20 mL/min	4.000:1 / 2.000:1 / 1.000:1 / 400:1	5 / 10 / 20 / 50 µL/min bij 20 mL/min	692-PO10-05 t/m -50
20 – 50 mL/min	10.000:1 / 5.000:1 / 2.500:1 / 1.000:1	5 / 10 / 20 / 50 µL/min bij 50 mL/min	692-PO20-05 t/m -50
50 – 150 mL/min	20.000:1 / 10.000:1 / 5.000:1 / 2.000:1	5 / 10 / 20 / 50 µL/min bij 100 mL/min	692-PO50-05 t/m -50

Makeup-Flow Splitters, instelbare uitvoering

Inlaatbereik	Splitflowbereik / vaste splitflow	Typenummer
1 – 10 mL/min (kalibratie 5 mL/min)	1,2–10 / 2,5–20 / 5–40 / 12,5–100 µL/min	690-PO01-05 t/m -50
10 – 50 mL/min (kalibratie 30 mL/min)	idem	690-PO10-05 t/m -50
50 – 150 mL/min (kalibratie 100 mL/min)	idem	690-PO50-05 t/m -50

Elke instelbare makeup-flow splitter wordt geleverd met een kalibratieplot van inlaatflow versus stand van de weerstandsstang. Drukbereik circa 100–800 PSI over het gespecificeerde splitflowbereik.

Belangrijk bij bestellen: geef altijd de werkelijke inlaatflow op wanneer die substantieel afwijkt van de standaard kalibratieflow. Alleen dan is de drukval over de splitter gegarandeerd onder 500 PSI en klopt het drukprofiel in de meegeleverde kalibratiedata. Voor preparatieve en high-preparatieve modellen is opgave van de inlaatflow verplicht.

Toepassingen

LC/MS en flowreductie naar de ionenbron · parallelle detectie met MS, ELSD, UV, IR of CAD · mass directed fraction collection in preparatieve HPLC · flow fractionation · pre- en post-column splitten · capillaire en nano-chromatografie · monsterintroductie in procesanalysesystemen · OEM-integratie in analytische instrumenten.

Custom splitratio’s

Splitratio’s en weerstandscartridges buiten de standaardtabellen zijn leverbaar (typenummers eindigend op -CS). Ook multiport-configuraties met afwijkende ratio’s per kanaal worden op specificatie geleverd; geef daarbij de inlaatflow en de gewenste uitlaatflow per kanaal op. Inacom stelt samen met ASI de juiste configuratie voor u vast.
