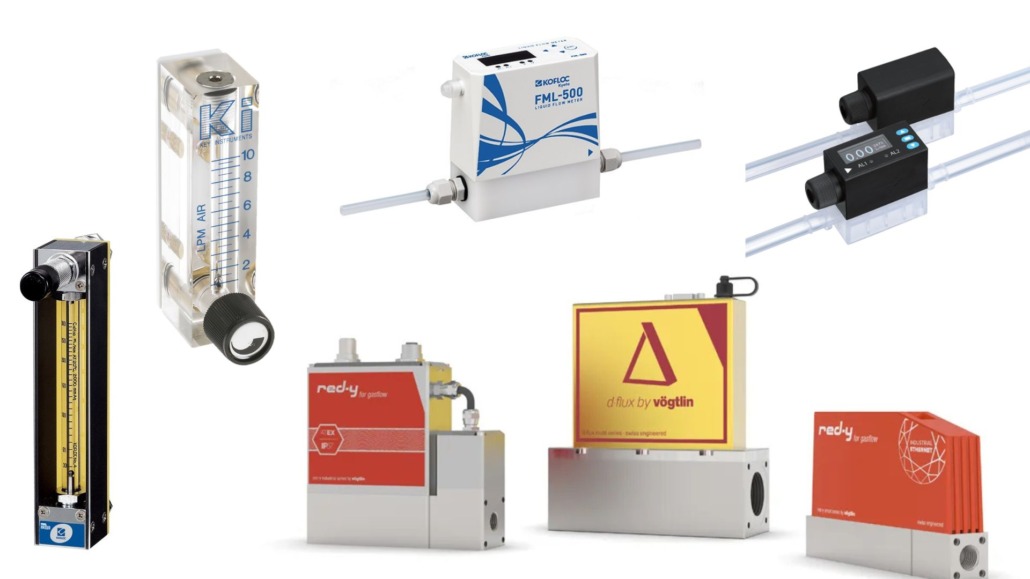

Belangrijkste typen flowmeters

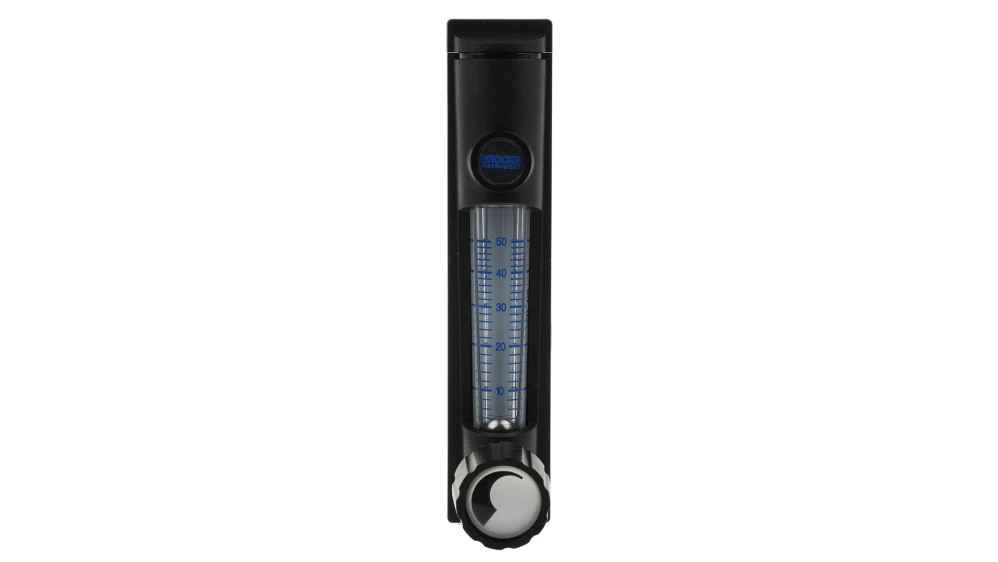

1. VA Flowmeters (Variable Area Flowmeters of Rotameters)
Werking
Een drijver beweegt in een conische buis afhankelijk van de flow. De positie van de drijver geeft direct het debiet aan.
Voordelen
- Robuust en eenvoudig
- Geen voeding nodig
- Heldere visuele uitlezing
- Kosten-efficiënt
Nadelen
- Minder nauwkeurig dan mass flow meters
- Gevoelig voor vervuiling en oriëntatie
- Alleen geschikt voor lage tot middelhoge flows

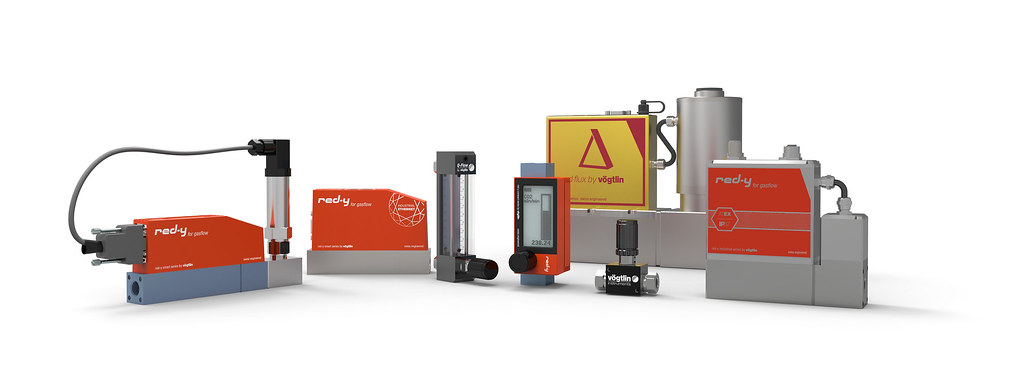

2. Mass Flow Meters (voor gassen)
Mass flow meters meten de massastroom van gas. Ze zijn onafhankelijk van druk en temperatuur en bieden de hoogste nauwkeurigheid voor gasmetingen. Binnen deze categorie bestaan drie hoofdprincipes.
MEMS sensoren
Deze micro-sensoren zijn geïntegreerd op een chip. Ze bieden een snelle respons, compacte afmetingen en zijn ideaal voor OEM en instrumentatietoepassingen.
Differential pressure mass flow
Deze methode meet een drukverschil over een restrictie in combinatie met temperatuurmeting. Dit type is robuust, geschikt voor hogere flows en toepasbaar bij hogere drukken.
Capillary thermal mass flow
Een dun capillair buisje wordt verwarmd. De warmteoverdracht door de stroming wordt omgezet in een zeer nauwkeurige massaflowwaarde. Dit levert de hoogste nauwkeurigheid, vooral bij lage flows en high purity toepassingen.
Voordelen van mass flow meters
- Zeer hoge nauwkeurigheid
- Onafhankelijk van druk en temperatuur
- Zeer reproduceerbaar
- Geschikt voor high purity en corrosieve gassen
Nadelen
- Altijd voeding en elektronica noodzakelijk
- Niet geschikt voor vuil of deeltjes zonder filtering
- Capillary types zijn gevoeliger voor vervuiling
3. Liquid Flowmeters
Liquid flowmeters worden toegepast voor water, chemicaliën, oplosmiddelen en andere vloeistoffen. Technologieën zoals turbine, magnetisch, ultrasoon, coriolis of thermisch worden gekozen op basis van viscositeit, geleidbaarheid en nauwkeurigheidseisen.
Voordelen
- Geschikt voor uiteenlopende vloeistoffen
- Hoge nauwkeurigheid
- Breed inzetbaar in industrie en procesinstallaties
Nadelen
- Mediumspecifieke keuze
- Soms complexere installatie
4. Piston Flowmeters (Zuiger-flowmeters)
Piston flowmeters zijn mechanische meters die uitermate geschikt zijn voor het meten van vloeistoffen, zelfs bij hoge drukken of wisselende viscositeiten.
Focus: MAO Piston Flow Meter (Chemtec) De MAO Piston Flow Meter van Chemtec is een robuuste oplossing voor kritische vloeistofmetingen. De werking is gebaseerd op een magnetische zuiger die verplaatst wordt door de vloeistofstroom.
- Kenmerken: Zeer betrouwbaar in zware industriële omgevingen.
- Voordelen: Kan overweg met viskeuze vloeistoffen en is ongevoelig voor turbulentie in de leiding.
- Toepassing: Ideaal voor smeersystemen, chemische injectie en procesbewaking waar een directe mechanische activering (zoals een switch) gewenst is.
Waar worden flowmeters toegepast
Industrie
- Procesinstallaties zoals chemie, petrochemie en farmacie
- Gasdistributie en luchtbeheersing
- Pomp- en doseersystemen
- Waterbehandeling en koelcircuits
Laboratoria en R&D
- Analyse-instrumenten
- Test- en kalibratieopstellingen
- Onderzoek met lage en hoge flows
High Purity en Specialty Gas
- Semiconductor processen
- Corrosieve of reactieve gassen
- Gasconditionering en instrumentatielijnen
OEM en Machinebouw
- Embedded flow sensing
- Apparatuur met interne flowregeling
- Compacte modulaire systemen
