PSG Process Extruded ATEX²: Zelfregulerende ATEX-samplelijn met antistatische Ex²-technologie

De PSG Process Extruded ATEX² is ontwikkeld voor continue extractieve gasanalyse in explosiegevaarlijke omgevingen waarbij ook bescherming tegen elektrostatische oplading vereist is. De lijn transporteert het vochtige samplegas van het afnamepunt naar de analyseruimte op een constante temperatuur boven het dauw- en zuurdauwpunt. Zo wordt condensatie van waterdamp onderweg voorkomen, worden gascomponenten niet uitgewassen en blijft de analyser betrouwbaar werken, ook bij buitentemperaturen tot -20 °C (optioneel tot -52 °C).

Toepassing

De PSG Process Extruded ATEX² is geschikt voor inzet in Ex-zone 1 en 2 in omgevingen waar elektrostatische oplading een risico vormt, zoals in de chemische en petrochemische industrie, bij gasopslag en -transport, en in andere omgevingen met ontplofbare atmosferen en strikt ATEX-beleid. De gepatenteerde Ex²-technologie maakt dit model geschikt voor toepassingen waarbij de standaard ATEX-variant niet volstaat.

Technologie

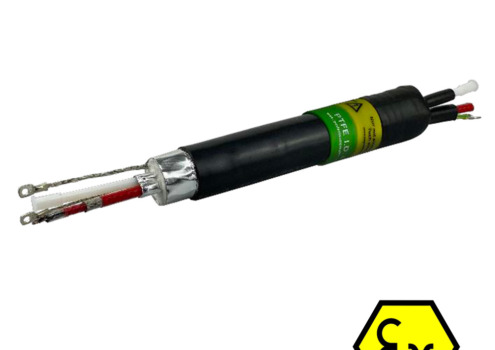

De lijn is uitgevoerd met een dikwandige geëxtrudeerde buitenmantel van TPU of PVC, vlamvertragend en extreem weerbestendig. Voor de afvoer van elektrostatische oplading maakt PSG gebruik van de gepatenteerde Ex²-technologie: een geïntegreerde aluminiumlaag in de buitenmantel zorgt voor betrouwbare geleiding en afvoer van statische lading. De verwarming gebeurt via hoogwaardige zelfregulerende Raychem® verwarmingskabels. Isolatie is uitgevoerd met glasvezel- of thermisch vlies. Binnenbuizen van PTFE, PFA, roestvrij staal of speciale legering zijn beschikbaar, optioneel verwisselbaar.

Functies en mogelijkheden

Omdat de verwarmingskabel zelfregulering heeft, is geen aparte temperatuurregelaar nodig. De lijn is leverbaar tot 300 meter aan één stuk en kan op locatie vrij worden afgekort zonder functieverlies. Kant-en-klare lengtes af fabriek zijn ook mogelijk. Standaard houdtemperaturen zijn 30 °C, 100 °C en 120 °C bij -20 °C omgevingstemperatuur; tot 150 °C en oplossingen tot -52 °C zijn op aanvraag beschikbaar.

Eigenschappen

• Gecertificeerd voor gebruik in Ex-zone 1 en 2
• Gepatenteerde Ex²-technologie voor bescherming tegen elektrostatische oplading
• Geen temperatuurregelaar nodig
• Raychem® zelfregulerende verwarmingskabels
• Houdtemperatuur 30 / 100 / 120 °C (bij -20 °C omgeving), optioneel tot 150 °C
• Leverbaar tot 300 meter aan één stuk
• Vrij afsnijdbaar op locatie of kant-en-klaar af fabriek
• Dikwandige geëxtrudeerde buitenmantel: TPU of PVC (vlamvertragend, weerbestendig)
• Buitendiameter: 40 mm (30/100 °C) of 44 mm (120 °C)
• Binnenbuis van PTFE, PFA, roestvrij staal of speciale legering
• Beschermingsklasse IP64
• Omgevingstemperatuur: -20 tot +65 °C
• Tot 12 binnenbuizen als optie
• Verwisselbare binnenbuizen als optie
• Voeding: 230 V 50/60 Hz (optioneel 120 V)
