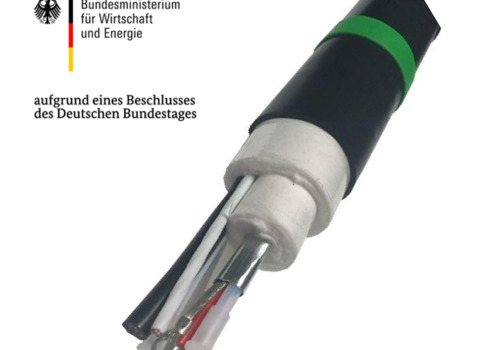

De PSG Plus Extruded Hybrid is een all-in-one verwarmde samplelijn die naast het samplegas ook alle elektrische en pneumatische aansluitingen voor een verwarmde gassonde integreert. Terugspoelucht, testgas, voeding en sensorkabels lopen allemaal in één lijn, waardoor aparte bekabeling overbodig wordt. De sonde is volledig te bedienen en te regelen vanuit de analyseruimte.
| Partner: | Perfect Sample Gas (PSG) |
|---|---|
| Categorie: | Slang (tubing) voor lab en proceschemie |
PSG Plus Extruded Hybrid: All-in-one samplelijn voor verwarmde gassondes
De PSG Plus Extruded Hybrid is ontwikkeld voor continue extractieve gasanalyse waarbij een verwarmde gassonde volledig vanuit de analyseruimte moet worden bediend. De lijn transporteert niet alleen het vochtige samplegas op een constante temperatuur boven het dauw- en zuurdauwpunt, maar integreert tegelijk alle benodigde elektrische en pneumatische lijnen voor de sonde. Zo wordt condensatie in de sonde en in de samplelijn voorkomen en valt het volledige installatiewerk voor losse kabels weg.
Toepassing
De PSG Plus Extruded Hybrid is geschikt voor installaties waarbij een verwarmde gassonde op afstand wordt bediend, zoals bij emissiemonitoring, procesbewaking in de chemische industrie of andere toepassingen waar de analyser ver van het afnamepunt staat. De geïntegreerde terugspoel- en testgaslijnen voeren voorverwarmde gassen aan, waardoor afkoeling en condensatie in de sonde worden voorkomen.
Technologie
De lijn is uitgevoerd met een dikwandige geëxtrudeerde buitenmantel van TPU, PE of PVC, vlamvertragend en extreem weerbestendig. De verwarming gebeurt via de hoogwaardige PSG-Plus parallelle verwarmingskabel. Isolatie is uitgevoerd met glasvezel- of thermisch vlies (20 mm). De buitendiameter bedraagt 60 mm bij volledige uitrusting. Binnenbuizen van PTFE, PFA, roestvrij staal of speciale legering zijn beschikbaar, optioneel verwisselbaar.
Uitvoeringen
De PSG Plus Extruded Hybrid is beschikbaar in vier configuraties, afhankelijk van de gewenste integratie:
Functies en mogelijkheden
De lijn is leverbaar tot 300 meter op een kabelrol en kan op locatie elke 0,6 meter worden afgekort zonder functieverlies. Kant-en-klare lengtes af fabriek zijn ook mogelijk. De temperatuurregeling tot maximaal 200 °C (bij 230V) of 160 °C (bij 115V) verloopt via een externe temperatuurregelaar (bijv. PSG Controller ST49 of DC-10) via de geïntegreerde temperatuursensor (PT100, thermokoppel type J of K).
Eigenschappen
Technische specificaties
| Kenmerk | Waarde |
|---|---|
| Max. bedrijfstemperatuur | 200 °C (230V) / 160 °C (115V) |
| Verwarmingskabeltype | PSG-Plus parallel |
| Vermogen | 60 W/m |
| Max. verwarmingscircuit | 60 m |
| Isolatiedikte | 20 mm |
| Buitenmantel | TPU, PE of PVC geëxtrudeerd |
| Buitendiameter | 60 mm (volledig uitgerust) |
| Max. bedrijfsdruk PTFE DN4/6 | 5,6 bar bij 180 °C |
| Max. bedrijfsdruk RVS316L | 400 bar |
| Beschermingsklasse | IP64 |
| Omgevingstemperatuur | -20 tot +65 °C |
