De PSG Plus Extruded Flex combineert de vermogensprestaties van de PSG-Plus verwarmingskabel met een uitzonderlijk kleine buigradius van circa 200 mm. De lijn is cut-to-length leverbaar tot 300 meter en geschikt voor installaties met nauwe bochten of beperkte ruimte, bij een maximale regeltemperatuur van 200 °C.
| Partner: | Perfect Sample Gas (PSG) |
|---|---|
| Categorie: | Slang (tubing) voor lab en proceschemie |

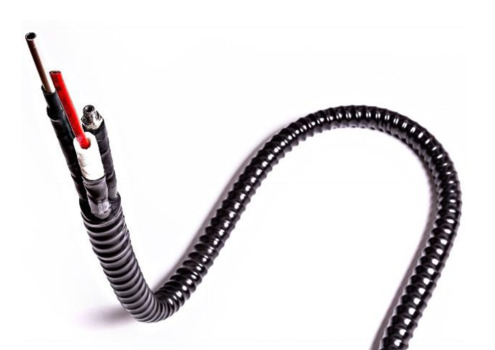

PSG Plus Extruded Flex: Verwarmde samplelijn met zeer kleine buigradius
De PSG Plus Extruded Flex is ontwikkeld voor continue extractieve gasanalyse in situaties waarbij een kleine buigradius vereist is. De lijn transporteert het vochtige samplegas van het afnamepunt naar de analyseruimte op een constante temperatuur boven het dauw- en zuurdauwpunt. Zo wordt condensatie van waterdamp onderweg voorkomen, worden gascomponenten niet uitgewassen en blijft de analyser betrouwbaar werken, ook bij buitentemperaturen tot -20 °C.
Toepassing
De PSG Plus Extruded Flex is bij uitstek geschikt voor installaties waar weinig ruimte beschikbaar is voor bochten of ombuigingen, zoals bij schakelkasten, analyserkastjes of complexe leidingtraces. De lijn combineert de verwarmingsprestaties van de PSG-Plus kabel met de flexibiliteit die de geïntegreerde plastic springdraad in de mantel mogelijk maakt.
Technologie
De lijn is uitgevoerd met een dikwandige geëxtrudeerde buitenmantel van TPU, PE of PVC, vlamvertragend en extreem weerbestendig, versterkt met een plastic springdraad voor de kleine buigradius. De verwarming gebeurt via de hoogwaardige PSG-Plus parallelle verwarmingskabel. Isolatie is uitgevoerd met glasvezel- of thermisch vlies. Binnenbuizen van PTFE, PFA, roestvrij staal of speciale legering zijn beschikbaar, optioneel verwisselbaar.
Functies en mogelijkheden
De lijn is leverbaar tot 300 meter op een kabelrol en kan op locatie elke 0,6 meter worden afgekort zonder functieverlies. Kant-en-klare lengtes af fabriek zijn ook mogelijk. De temperatuurregeling tot maximaal 200 °C verloopt via een externe temperatuurregelaar (bijv. PSG Controller ST49 of DC-10) via de geïntegreerde PT100-sensor.
Eigenschappen
Technische specificaties
| Kenmerk | Waarde |
|---|---|
| Max. bedrijfstemperatuur | 200 °C |
| Verwarmingskabeltype | PSG-Plus parallel |
| Vermogen | 60 W/m |
| Max. verwarmingscircuit | 60 m |
| Isolatiedikte | 10 mm |
| Buitenmantel | TPU, PE of PVC geëxtrudeerd |
| Buigradius (min.) | 5 x buitendiameter |
| Max. bedrijfsdruk PTFE DN4/6 | 5,6 bar |
| Max. bedrijfsdruk PTFE DN6/8 | 4,5 bar |
| Max. bedrijfsdruk RVS316L | 400 bar |
| Beschermingsklasse | IP64 |
| Omgevingstemperatuur | -20 tot +65 °C |
