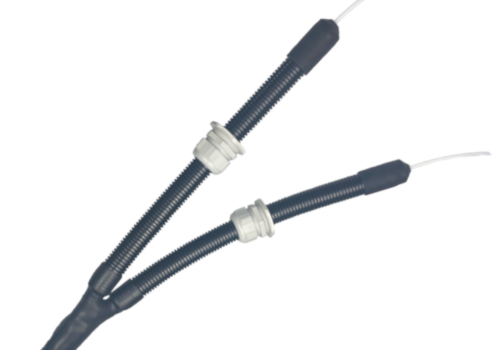

De PSG Plus Extruded Duo is een gecontroleerde verwarmde samplelijn met twee verwarmde uitlopen aan het einde van de lijn. De splitsing maakt het mogelijk om met één probe twee analysers te bedienen, kalibratielijnen continu te verwarmen of tegelijk cold-extractive en hot-extractive te werken. Standaard leverbaar met 2x PTFE binnenbuis en PVC mantel, doorgaans snel uit voorraad beschikbaar.
| Partner: | Perfect Sample Gas (PSG) |
|---|---|
| Categorie: | Slang (tubing) voor lab en proceschemie |
PSG Plus Extruded Duo: Verwarmde samplelijn met dubbele uitloop
De PSG Plus Extruded Duo is ontwikkeld voor continue extractieve gasanalyse waarbij aan het einde van de lijn een verwarmde splitsing nodig is. De lijn transporteert het vochtige samplegas van het afnamepunt naar de analyseruimte op een constante temperatuur boven het dauw- en zuurdauwpunt. Zo wordt condensatie van waterdamp onderweg voorkomen en worden gascomponenten niet uitgewassen uit het condensaat.
Toepassing
De PSG Plus Extruded Duo wordt vooral ingezet bij kwikanalysers en bij systemen die zowel cold-extractive als hot-extractive werken. De verwarmde splitsing aan het einde van de lijn maakt het mogelijk om met één probe twee analysers te bedienen, of om kalibratielijnen continu op temperatuur te houden. De splitsing is toepasbaar aan de monsternamezijde, de analyserszijde of aan beide zijden. Alle combinaties zijn mogelijk.
Technologie
De lijn is uitgevoerd met een dikwandige geëxtrudeerde buitenmantel van TPU, PE of PVC, vlamvertragend en extreem weerbestendig. De verwarming gebeurt via de hoogwaardige PSG-Plus parallelle verwarmingskabel (type CPD Plus). De isolatie bestaat uit thermisch vlies. Dankzij de op elkaar afgestemde isolatie in de twee uitlopende samplelijnen volstaat één temperatuursensor op een willekeurig punt in de lijn voor de regeling van de gehele installatie.
Functies en mogelijkheden
De lijn is leverbaar tot 73 meter aan één stuk en kan op locatie elke 0,6 meter worden afgekort zonder functieverlies. Kant-en-klare lengtes af fabriek zijn ook mogelijk. De temperatuurregeling tot maximaal 200 °C verloopt via een externe temperatuurregelaar (bijv. PSG Controller ST49 of DC-10) via de geïntegreerde PT100-sensor. De twee verwarmde uitlopen aan het einde van de lijn zijn beschikbaar in lengtes van 60, 120 of 180 cm, op aanvraag te combineren.
Eigenschappen
Technische specificaties
| Kenmerk | Waarde |
|---|---|
| Max. bedrijfstemperatuur | 200 °C |
| Verwarmingskabeltype | Parallel CPD Plus |
| Vermogen | 60 W/m |
| Max. verwarmingscircuit | 73 m |
| Buitendiameter | 43 mm |
| Isolatiedikte | 10 mm |
| Max. bedrijfsdruk PTFE DN4/6 | 5,6 bar |
| Max. bedrijfsdruk PTFE DN6/8 | 4,5 bar |
| Beschermingsklasse | IP64 |
| Omgevingstemperatuur | -20 tot +65 °C |
| Lengte uitlopen | 60, 120 of 180 cm |
