De Red-y Smart Series is opgebouwd uit verschillende uitvoeringen en configuraties, zodat voor vrijwel iedere toepassing een passende mass flow meter of mass flow controller beschikbaar is. Van compacte meters en controllers voor lage flows tot uitvoeringen voor hogere debieten, industriële communicatie en RVS toepassingen: de serie biedt maximale flexibiliteit voor zowel standaard- als OEM-oplossingen.
| Partner: | Vögtlin Instruments GmbH |
|---|---|
| Categorie: | Gassen en vloeistoffen – meten en regelen |
De Vögtlin Red-y Smart Series bestaat uit hoogwaardige thermische mass flow meters (MFM) en mass flow controllers (MFC) voor gassen, ontworpen voor nauwkeurige meting en regeling in industriële processen, gasleveringssystemen en OEM-installaties. Deze serie combineert precisie, flexibiliteit en moderne communicatie-interfaces zodat je gasflows betrouwbaar kunt meten én regelen, met ondersteuning voor digitale netwerken en efficiënte integratie in besturingssystemen.
De Red-y Smart Series van Vögtlin Instruments combineert hoge meetnauwkeurigheid met flexibiliteit en moderne communicatie, en is ontworpen voor betrouwbare gasflowmeting en -regeling in uiteenlopende toepassingen.
De Red-y Smart Series maakt gebruik van thermische mass flow technologie op basis van een MEMS-sensor. Deze meet direct de massa van het gas, waardoor de meting inherent onafhankelijk is van druk- en temperatuurschommelingen. Dit resulteert in stabiele en reproduceerbare meetwaarden, ook bij wisselende procescondities.
De serie is verkrijgbaar in standaard en hi-performance uitvoeringen en biedt een zeer hoge meetnauwkeurigheid. Afhankelijk van de uitvoering wordt een nauwkeurigheid bereikt tot ±0,3 % van full scale plus ±0,5 % van de gemeten waarde, gecombineerd met een groot dynamisch meetbereik (turndown ratio tot 1:100). Hierdoor is één instrument inzetbaar over een breed flowgebied.
De Red-y Smart Series ondersteunt zowel analoge als digitale communicatie. Standaard is Modbus RTU beschikbaar, met optionele industriële veldbussen zoals Profibus, Profinet RT en EtherCAT. Dit maakt eenvoudige integratie mogelijk in PLC-, SCADA- en industriële automatiseringssystemen.
Eén Red-y Smart instrument kan worden geconfigureerd voor meerdere gassen of gasmengsels. Dit vergroot de flexibiliteit binnen installaties en maakt het mogelijk om met één apparaat verschillende processen of toepassingen te ondersteunen, zonder hardwarewijzigingen.
Met de Get red-y software kunnen gebruikers het instrument eenvoudig configureren en beheren. De software biedt functies zoals realtime flowweergave, setpoint-instelling (bij controllers), visualisatie van proceswaarden en datalogging, wat het inbedrijfstellen en onderhouden vereenvoudigt.

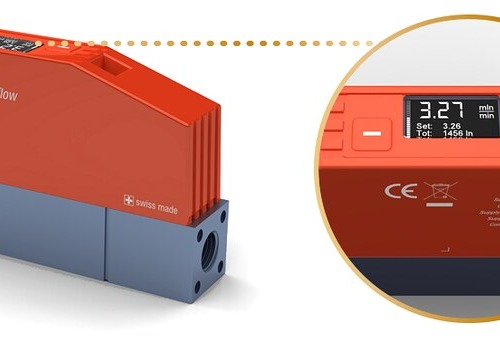

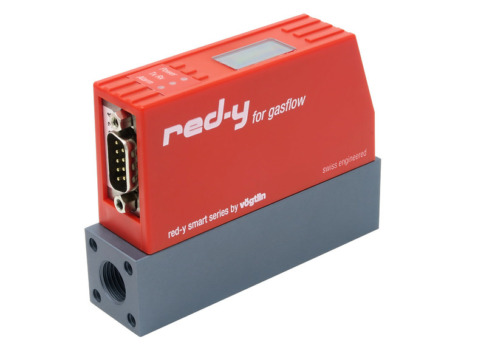

De Red-y Smart Series is beschikbaar met diverse opties, waaronder een ingebouwd display, geïntegreerde gas block systems en een uitgebreid assortiment kabels en voedingsopties. Hierdoor kan het instrument optimaal worden afgestemd op de specifieke installatie en toepassing.
| Measuring ranges | |
| Air/Full scale freely selectable | Body size ¼” from 0 … 25 mln/min to 0 … 60 ln/min (from 0 … 27 SCCM to 0 … 64 SLPM) Body size ½” from 0 … 60 ln/min to 0 … 450 ln/min (from 0 … 65 SLPM to 0 … 480 SLPM) |
| Performance Data | |
| Media (real gas calibration) | Air*, O2*, N2, He, Ar, CO2, H2, CH4, C3H8 (other gases and gas mixtures on request) *O2 & N2 are calibrated with air |
| Response time | Meter (GSM): ± 80ms*; Controller (GSC): ± 500ms* *depending on device configuration & according to SEMI standard E17-1011, 5-100% of range under optimized conditions |
| Repeatability | ± 0.2% of full scale (according to SEMI standard E56-0309) |
| Longterm stability | < 1% of measured value / year |
| Power supply | 24 Vdc (18 – 30 Vdc), 15 Vdc on request |
| Current consumption Standard | Meter (GSM): max. 100 mA; Controller (GSC): max. 250 mA (GSC with valve type xDV* max. 490mA) *DV = Double Valve |
| Current consumption Profinet RT / EtherCAT | Meter (GSM): max. 125 mA; Controller (GSC): max. 340 mA (GSC with valve type xDV* max. 560mA) *DV = Double Valve |
| Operation pressure | 0.2 – 11 bar a (3 – 160 psia) / GSC with valve type 4.5/EQP and 8/EQP DV* max. 8 bar a (120 psia) *DV = Double Valve |
| Temperature (environment/gas) | 0 – 50°C (32 – 122°F) |
| Body Materials | Anodized aluminum, optional stainless steel electropolished |
| Seals | FKM, EPDM, optional FFKM |
| Pressure sensitivity | < 0.2% / bar of reading (typical N2) |
| Temperature sensitivity | 0.025% FS measuring range type per 1°C (<0.012% per 1°F) |
| Warm-up time | < 1 sec. for full accuracy |
| Integration & Installation | |
| Output signals analog | 0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V, 2-10 V |
| Output signals digital | RS-485; Modbus RTU (Slave); LabView-VIs available Option: Profibus DP-V0, DP-V1 / Profinet RT / EtherCAT |
| Process connection | G¼” (BSPP* female) up to 60 ln/min (64 SLPM) G½” (BSPP* female) up to 450 ln/min (480 SLPM) *British Standard Pipe Parallel |
| Inlet section | None required |
| Electrical connection | Sub D plug, 9 pole |
| Mounting orientation | Any position (consult manufacturer above 5 bar or vertical mounting) |
| Safety | |
| Test pressure | 16 bara (240 psia) |
| Leak rate | < 1 x 10-6 mbar l/s He |
| Ingress protection class | IP50 |
| EMC | EN 61326-1 |

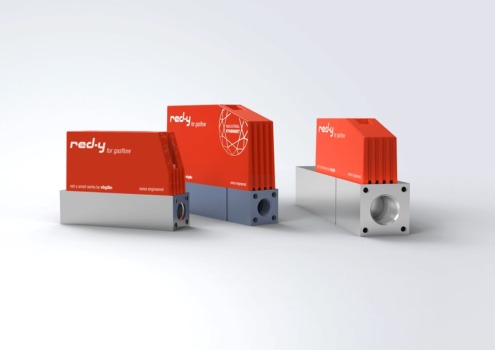

De Red-y Smart Series is modulair opgebouwd en leverbaar in verschillende uitvoeringen en configuraties, zodat de mass flow meter of mass flow controller optimaal kan worden afgestemd op de toepassing.

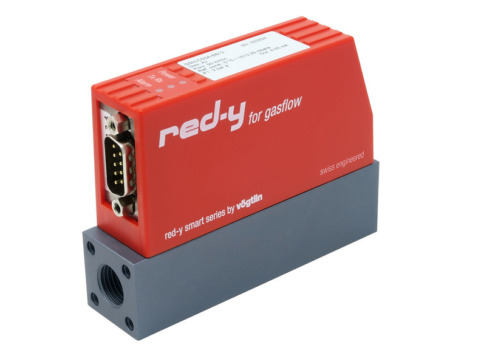

High-precision thermische mass flow meter (MFM) voor gassen, geschikt voor flowbereiken tot 60 ln/min (64 SLPM). Uitgevoerd met ¼” aansluiting en een compacte behuizing van geanodiseerd aluminium. Ideaal voor nauwkeurige gasflowmeting zonder actieve regeling.

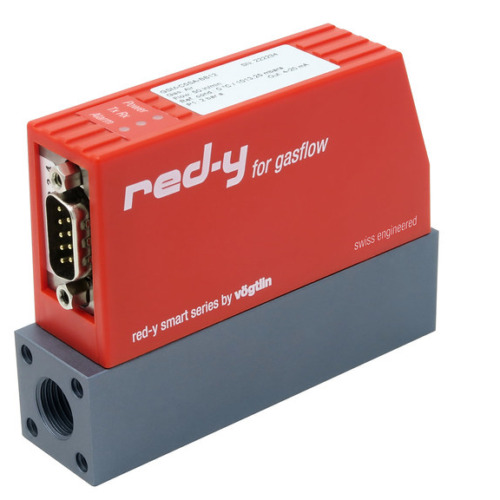

High-precision thermische mass flow controller (MFC) met geïntegreerde regelklep voor nauwkeurige flowregeling tot 60 ln/min (64 SLPM). De controller heeft eveneens een ¼” body size en is uitgevoerd in geanodiseerd aluminium, geschikt voor snelle en stabiele gasdosering.

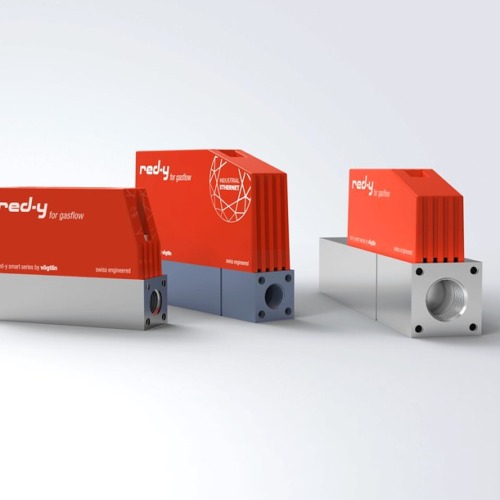

Voor toepassingen met grotere debieten zijn Red-y Smart meters en controllers beschikbaar tot 450 ln/min (480 SLPM), uitgevoerd met G½” gasaansluitingen. Deze varianten combineren hoge flowcapaciteit met dezelfde nauwkeurigheid en regelkwaliteit.

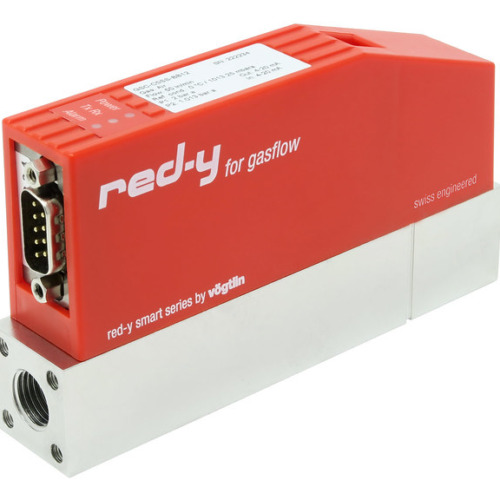

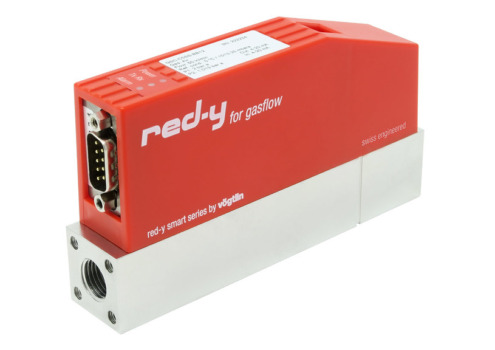

Alle mass flow meters en mass flow controllers uit de Red-y Smart Series zijn ook leverbaar in roestvast staal (RVS), elektropolished. Deze uitvoeringen zijn geschikt voor toepassingen met hogere eisen aan chemische bestendigheid, reinigbaarheid en proceszuiverheid.
Naast standaard interfaces zijn de Red-y Smart meters en controllers leverbaar met Profinet RT en EtherCAT. Hierdoor kunnen de instrumenten direct worden geïntegreerd in moderne industriële automatiseringssystemen en realtime netwerken.
Voor OEM-toepassingen zijn maatwerk en modulaire oplossingen beschikbaar, zoals multi-channel configuraties, manifold-systemen en geïntegreerde gasblokken. Hiermee kunnen processen worden geoptimaliseerd en vereenvoudigd, met een compacte en efficiënte opbouw van meerdere mass flow meters of controllers.
De Red-y Smart Series is bij uitstek geschikt voor:
Dankzij de combinatie van nauwkeurige meting, snelle reacties en brede communicatiemogelijkheden biedt deze serie uitstekende prestaties voor kritische gasflowtoepassingen.
