Eisele Multiline: Meervoudige koppelingen: meerdere media in één aansluiting

Wanneer een machinedeel, gereedschap of module moet worden gewisseld, is niet de wisseltijd het grootste probleem maar het aantal handelingen. Zes losse slangen loskoppelen en weer aansluiten kost minuten, vraagt om een monteur die weet welke slang waar hoort, en introduceert bij elke wissel de kans op een verkeerde aansluiting.

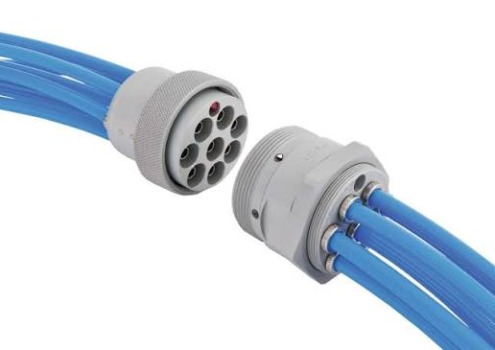

Multiline lost dat op door meerdere media te bundelen in één koppelinglichaam. Perslucht, vacuüm, gassen, koelwater, vloeistoffen én elektrische en elektronische aansluitingen worden in één beweging verbonden, mechanisch geleid, zodat verkeerd aansluiten niet mogelijk is.

Toepassingen

• Gereedschapswissel: snelle omstelling bij matrijzen en gereedschappen
• Robotica en end-of-arm-tooling: mediavoorziening naar wisselbare grijpers
• Modulaire machineopbouw: losneembare modules met complete mediatoevoer
• Testopstellingen: wisselende testobjecten met identieke aansluiting
• Onderhoudsvriendelijk ontwerp: machinedelen die snel uitneembaar moeten zijn

Wat de lijn omvat

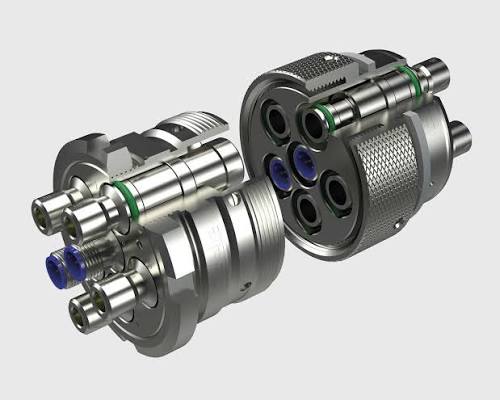

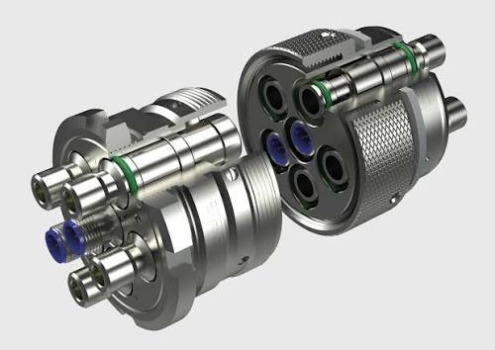

Meervoudige koppelingslichamen: één koppeling waarin meerdere mediakanalen zijn samengebracht, zodat u met één handeling alle verbindingen maakt.

Modulaire opbouw: het systeem is samengesteld uit bouwstenen. U bepaalt welke media en hoeveel aansluitingen worden gecombineerd: perslucht, vacuüm, gassen, koelmiddel, vloeistoffen en elektrische of elektronische verbindingen.

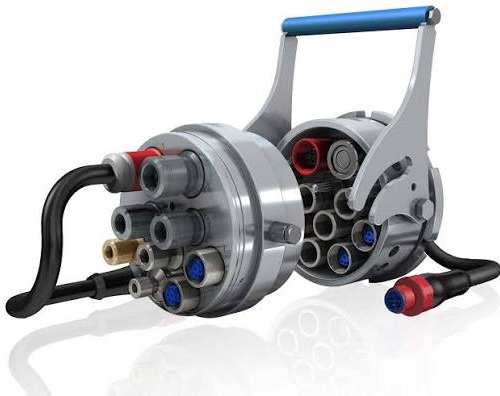

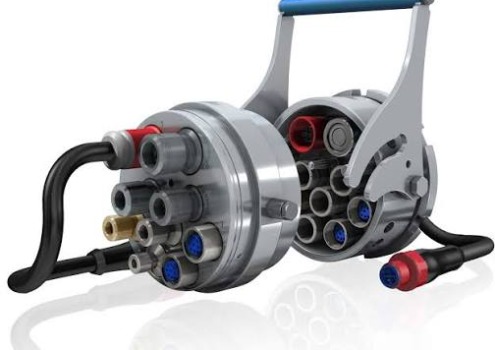

Mechanische geleiding en vergrendeling: geleiding zorgt voor reproduceerbaar koppelen en sluit verkeerd aansluiten uit. Er zijn uitvoeringen voor handmatig en voor machinaal koppelen.

Materiaaluitvoeringen: leverbaar in aluminium en roestvast staal. Voor levensmiddelenverwerking zijn alle delen in RVS uitgevoerd met FDA-conforme afdichtingen.

Volledig elektrische varianten: naast gecombineerde media-elektra- oplossingen zijn ook uitvoeringen mogelijk voor uitsluitend elektrische en elektronische aansluitingen.

Technisch kader

Multiline is maatwerk: begin bij uw toepassing

Anders dan de andere lijnen bestelt u Multiline niet uit een lijst met artikelnummers. De configuratie volgt uit uw situatie: welke media, hoeveel aansluitingen, welke debieten en drukken, en of het koppelen handmatig of machinaal gebeurt.

Het loont daarom om vroeg in uw ontwerptraject contact op te nemen. Wij inventariseren samen met u de mediabehoefte en komen met een voorstel voor de opbouw. Heeft u al een schema of tekening? Stuur die mee, dat versnelt het traject aanzienlijk.

Veelgestelde vragen

Welke media kan ik in één Multiline-koppeling combineren?

Perslucht, vacuüm, gassen, koelmiddel en andere vloeistoffen kunnen worden gecombineerd, evenals elektronica en elektrische bedrading. Welke combinatie mogelijk is, hangt af van het aantal aansluitingen en de gewenste debieten.

Is Multiline geschikt voor de levensmiddelenindustrie?

Ja. Voor toepassingen in de levensmiddelenverwerking zijn alle onderdelen in roestvast staal uitgevoerd en zijn de afdichtingen FDA-conform.

Is Multiline geschikt voor automatisch koppelen?

Er zijn uitvoeringen die machinaal gekoppeld worden, met mechanische geleiding voor reproduceerbare positionering. Geef bij uw aanvraag aan of het koppelen handmatig of geautomatiseerd plaatsvindt.

Kan Multiline worden geïntegreerd in een bestaande machine?

In veel gevallen wel, mits er inbouwruimte is en de mediavoorziening toegankelijk is. Leg uw situatie aan ons voor, bij voorkeur met een tekening of foto van de huidige opstelling.

Hoe verloopt een Multiline-traject bij Inacom?

U geeft aan welke media en hoeveel aansluitingen u wilt bundelen. Wij inventariseren de technische randvoorwaarden en komen met een configuratievoorstel en offerte.
