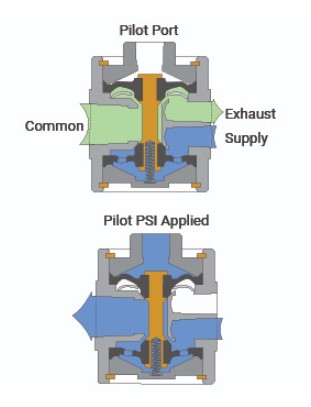

Wat is een Diaphragm Poppet Valve?

Een diaphragm poppet valve maakt gebruik van een flexibel membraan (diaphragm) dat een poppet afsluit of opent.
Door dit slimme ontwerp:

• beweegt de klep nagenoeg zonder wrijving,
• is er nauwelijks kracht nodig om te schakelen,
• wordt het medium altijd lekdicht afgesloten (bubble-tight),
• is vervuiling minder kritisch dan bij traditionele schuif- of plunjerkleppen.

Humphrey’s ontwerp staat bekend als:

“Cannot Stick. Will Not Leak.”

Het resultaat is een extreem robuuste, stille en betrouwbare klep, ideaal voor toepassingen met lage druk, vacuüm, precisieregeling en gevoelige media.

Waarom Humphrey Diaphragm Poppet Valves?

• Perfecte dichtheid: geen interne lekkage
• Snelle schakeltijden (typisch 7–25 ms bij solenoidversies)
• Zeer lange levensduur, geen metalen glijdende delen
• Hoog debiet in compact formaat (Cv tot 4,33 bij grote modellen)
• Weinig tot geen onderhoud
• Geschikt voor lucht, inert gas, lichte vloeistoffen en vacuüm
• Stabiele performance, zelfs bij lage druk
• Manifold-montage mogelijk
• Energiezuinig (lage coil wattage)

Toepassingen in Nederland & België:

• Meet- & analysetechniek
• Medische apparatuur
• Gasdistributie
• Test- en kalibratiesystemen
• Machinebouw & OEM
• Vacuümtechniek
• Laboratoriumautomatisering
• Procesinstrumentatie

Solenoid Diaphragm Poppet Valves (Internal Air Pilot)

Elektrische aansturing – hoge betrouwbaarheid – voor lucht & inert gas

Modellen:

• B250E1 (1/4″)
• B500E1 (1/2″)
• B590E1 (3/4″)

Functies:

• 2-weg of 3-weg
• Normally Closed (NC) of Normally Open (NO)

Voordelen:

• Robuust in vervuilde of moeilijke luchtomgevingen
• Geen smering vereist
• Frictieloos ontwerp, hoge schakelkracht
• DIN- of lead-wire aansluiting
• Eenvoudig inline te monteren

Technische specificaties (samengevat):

• Drukbereik: 30–125 PSI (NC)
• Flowcapaciteit: 60 – 220 SCFM afhankelijk van model
• Cv-waarden: 0.83 (B250) tot 4.33 (B590)
• Spanningen: 12 VDC, 24 VDC, 120 VAC
• Materialen: Zinc diecast / aluminium, RVS, NBR

Deze kleppen zijn ideaal voor machinebouwers, pneumatische schakelingen en industriële automatisering.

External Air Pilot Solenoid Valves

Voor lage druk, vloeistoffen & speciale media

Modellen:

• B250AE1 (1/4″)
• B500AE1 (1/2″)
• B590AE1 (3/4″)

Pilotpoort: #10-32 UNF
Pilotdruk: min. 30 PSI

Toepassingen:

• Lage-druk lucht
• Inert gas
• Milde vloeistoffen (waterige media, lichte procesvloeistoffen)
• Pneumatische procesautomatisering

Voordelen:

• Betrouwbare schakeling zelfs bij lage bedrijfsdruk
• Messing behuizing (chemisch resistenter)
• Betere controle bij vloeistoffen dan traditionele solenoidkleppen
• Snelle respons & stille werking

Technische specificaties:

• Drukbereik gas: 0–100 PSI
• Drukbereik vloeistof: 0–60 PSI
• Cv: 0.83 tot 4.33
• Materialen: Brass, RVS, NBR / FKM / EPDM

External Air Pilot Vacuum Valves

Perfecte afsluiting bij vacuümtoepassingen – hoge betrouwbaarheid

Modellen:

• VAB250AE1 (1/4″)
• VAB500AE1 (1/2″)
• VAB590AE1 (3/4″)

Voordelen:

• Hoe meer vacuüm, hoe beter de afsluiting
• Grote venting port voor snelle ontluchting (quick dump)
• Ideaal voor droge, vochtige of vervuilde vacuümsystemen
• FKM-diaphragms standaard

Specificaties:

• Werkbereik: 0 – 29.5” Hg
• Pilotdruk: ≥ 30 PSI
• Materialen: Brass, aluminium/zinc diecast, FKM

Toepassingen: pick-and-place, vacuümhandling, lekkagetestsystemen, semiconductor productie.

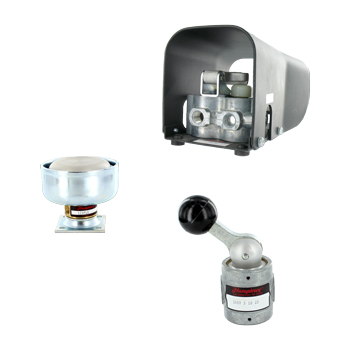

Manual & Mechanical Diaphragm Poppet Valves

Handmatige bediening voor directe lokale controle

Beschikbare series:

• M-Series: Manual toggle, pushbutton (bijv. M12, M31, M32)
• K-Series:  Knopbediening (bijv. K4, K41, K42)
• H-Series: Mechanisch bediend (roller, plunger, lever; bijv. H12, H31, H41)
• MMV/MPV Series: Compacte 2-weg en 3-weg diaphragm valve varianten

Voordelen:

• Extreem lage bedienkracht
• Ideaal voor panelen & kalibratie-units
• Perfecte sealing zonder slijtageonderdelen
• Geen lek; geen onderhoud
• Precieze manuele controle over druk, flow of vacuüm

Toepassingen: testopstellingen, laboratoria, bypass-regeling, servicepanelen.
