Clayborn Lab Precision Heat Tape is een dunne, zelfklevende verwarmingsstrip voor het nauwkeurig verhitten van buizen, samplelijnen, vlakke oppervlakken en vaten in analytische instrumenten, procesinstallaties en lucht- en ruimtevaart. Met een dikte van minder dan 1/64″ (0,4 mm), temperaturen tot 200 °C (400 °F) en AC/DC-voeding van 1 tot 277 volt is de tape de compacte thermische oplossing voor engineers die precisie en flexibiliteit vereisen.
| Partner: | Salaera |
|---|---|
| Categorie: | Slang (tubing) voor lab en proceschemie |
Clayborn Lab Precision Heat Tape: efficiënte thermische oplossing voor samplelijnen en procesapparatuur
Clayborn Lab Precision Heat Tape levert betrouwbare thermische energie direct aan het te verwarmen oppervlak via een combinatie van geleidende en stralende warmteoverdracht. De reflecterende buitenlaag van de tape weerkaatst stralingsenergie terug op het verwarmde object, zodat elk watt elektrische energie optimaal wordt benut. De thermisch geleidende kleeflaag omringt de weerstandsdraad en draagt warmte via het diëlektricum over op het oppervlak, wat resulteert in een uitzonderlijk efficiënte en homogene warmteoverdracht.

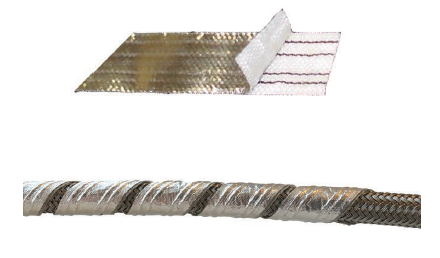

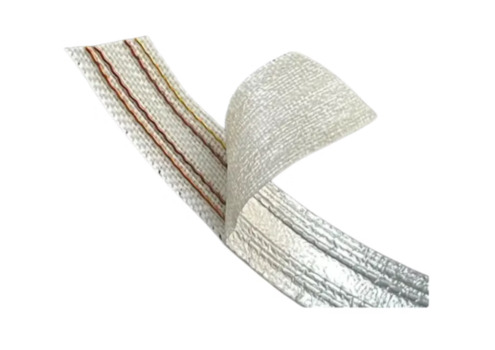

De tape is opgebouwd uit vijf lagen: een reflecterende buitenlaag, twee dunne flexibele diëlektrische lagen aan weerszijden van het weerstandsverwarmingselement, en een kleeflaag. De geëmailleerde weerstandsdraad is voorzien van een ingebouwde uitzetting en samentrekkingsruimte, wat de levensduur bij thermische cycli verlengt.

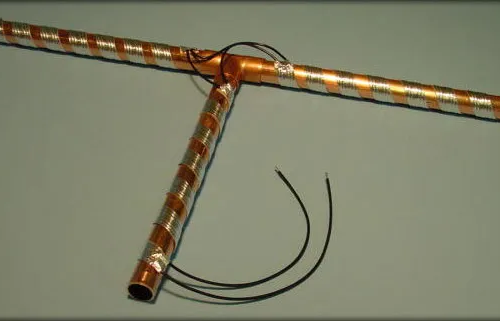

Clayborn Heat Tape wordt ingezet voor het verwarmen van samplelijnen in analytische instrumenten en CEMS-systemen, als heattracing op leidingen en buizen in de procesindustrie, bij aerospace- en satellietapplicaties met strenge outgassingsvereisten, bij productie van composieten, lijmen en epoxyhars, bij bevriezingsbeveiliging in transportsystemen en bij thermisch testen in laboratoria en medische apparatuur. In de gasanalyse voorkomt de tape condensatie in samplelijnen en analysecomponenten als directe tape-oplossing voor kortere trajecten of vlakke oppervlakken.
De tape is beschikbaar in twee adhesief-series die elk geschikt zijn voor een ander toepassingsgebied.
De -16 serie met siliconenlijm is de standaard industriële uitvoering voor commerciële en industriële toepassingen. Bedrijfstemperatuur van -100 tot +250 °C, uitstekende hechting op aluminium bij lage temperaturen (450 oz/in bij -100 °C) en direct leverbaar uit voorraad.
De -28 serie met acryllijm is ontwikkeld voor aerospace- en vacuümtoepassingen met strenge outgassingsvereisten. Bedrijfstemperatuur van -100 tot +180 °C, extreem lage outgassing (TML 0,264% / VCM 0,000%), geschikt voor toepassingen in ruimtevaart en hightech-laboratoriumapparatuur.
De tape is leverbaar in drie breedtes. De 1/6″-uitvoering heeft één geleider en is geschikt voor smalle of cilindrische oppervlakken. De 1/4″-uitvoering heeft twee geleiders en biedt meer vermogen bij dezelfde breedte. De 1/2″-uitvoering heeft vier geleiders en levert het hoogste vermogen per meter, tot 70 W/ft bij parallelle schakeling.
Het artikelnummer van Clayborn Heat Tape is opgebouwd uit drie onderdelen en geeft direct alle relevante productinformatie weer.
De letter geeft de weerstandscode aan en bepaalt de ohm/voet en het maximale vermogen per voet. Kies de code op basis van uw bedrijfsspanning, gewenst vermogen en tapelengte. Zie de weerstandsmatrix hieronder voor de volledige selectie.
-16 of -28 geeft het adhesief aan. De -16 serie heeft siliconenlijm en is de standaardkeuze voor industriële en commerciële toepassingen. De -28 serie heeft acryllijm met zeer lage outgassing en is bestemd voor vacuümkamers en aerospace-toepassingen.
-1, -2 of -4 geeft het aantal geleiders aan en bepaalt tegelijk de breedte van de tape:
Een volledig artikelnummer ziet er bijvoorbeeld uit als E-16-2: weerstandscode E, siliconenlijm, twee geleiders.
De selectie verloopt in vier stappen. Eerst wordt het totale benodigde vermogen (Tp) berekend op basis van de gewenste oppervlaktetemperatuur en warmteverliezen. Voor een vlak oppervlak geldt Tp = P × A × ΔT, voor een buis geldt Tp = P × L_buis × ΔT, waarbij P het benodigde vermogen per oppervlakte-eenheid of per strekkende meter is, A het te verwarmen oppervlak en ΔT de temperatuurstijging boven omgevingstemperatuur.
Vervolgens wordt de benodigde tapelengte bepaald: voor 100% dekking met 1/4″-tape, deel het oppervlak door 3 in²/ft. Daarna wordt de benodigde weerstand per voet berekend via Tape = E² / (Tp × L), waarbij E de bedrijfsspanning is. Ten slotte wordt uit de weerstandsmatrix de code gekozen met een maximaal vermogen per voet dat gelijk is aan of hoger is dan het berekende vermogen. Overschrijd nooit het maximale wattage per voet. Bij gebruik van een temperatuurregelaar wordt aanbevolen het benodigde vermogen (Tp) te verdubbelen voor een snellere opstart en herstel vanuit koude omstandigheden.
Neem contact op met Inacom voor hulp bij de selectieberekening.

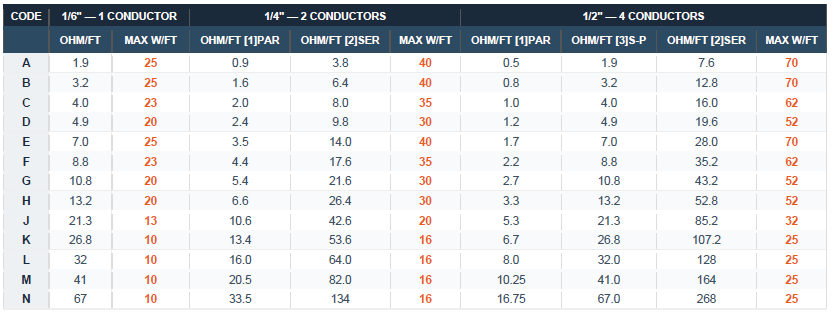

Par. = parallel geschakeld / S-P = serie-parallel / Ser. = in serie geschakeld
Technische specificaties
| Kenmerk | Siliconen (-16) | Acryl (-28) |
|---|---|---|
| Bedrijfstemperatuur | -100 tot +250 °C | -100 tot +180 °C |
| Outgassing TML/VCM | 1,047% / 0,322% | 0,264% / 0,000% |
| Hechting Al +125 °C | 28 oz/in | 29 oz/in |
| Hechting Al -100 °C | 450 oz/in | 50 oz/in |
| Totale dikte | 0,025″ | 0,028″ |
| Diëlektrische sterkte | 600 Vdc | 600 Vdc |
