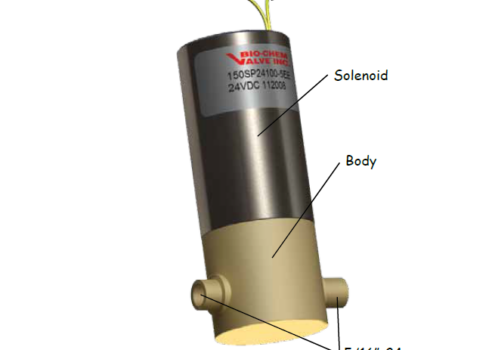

De Bio-Chem Fluidics 150SP micro-pump grote volumes is een solenoid-aangedreven miniuurpomp voor nauwkeurige vloeistofdosering van 100 tot 250 µl per cyclus. Met doorstroomsnelheden tot 24 ml/min, 5/16″-24 UNF-aansluitingen en PPS- of PEEK-behuizing is de 150SP de keuze voor OEM-toepassingen waarbij grotere gedispenseerde volumes vereist zijn.
| Partner: | Bio-Chem Fluidics |
|---|---|
| Categorie: | Gassen en vloeistoffen – meten en regelen |
Bio-Chem Fluidics 150SP micro-pump grote volumes: precisiedosering van 100 tot 250 µl
De 150SP Series is de grootvolume-variant binnen de Bio-Chem Fluidics Micro-Pump familie. De pomp levert per cyclus een discreet, herhaalbaar vloeistofvolume van 100 tot 250 µl bij een maximale doorstroomsnelheid van 24 ml/min. Daarmee is het dispensevolume en de doorstroom aanzienlijk groter dan bij de 120SP en 130SP-series, terwijl de fundamentele werking identiek is: een solenoid-aangedreven membraanpomp met volledig inert vloeistofpad.
Het grotere interne volume van 710 µl maakt de 150SP geschikt voor toepassingen waarbij een hogere vloeistofafgifte per cyclus vereist is, zoals bij chemische dosering in grotere analysesystemen, sterilisatietoepassingen of afvalverwijdering bij hogere volumestromen.
De 150SP is geschikt voor analytische OEM-instrumenten, wateranalysatoren en diagnostische systemen waarbij de volumes van de 120SP of 130SP te klein zijn. Typische toepassingen zijn chemische voorbehandeling van grotere vloeistofstromen, dosering van sterilisatievloeistof in industriële reinigingssystemen en afvalverwijdering bij hogere doorstroomsnelheden. De pomp is zelfinspuitend en kan vloeistof aanzuigen vanuit een onbedrukt reservoir tot 1,3 meter onder de pomp.
De 150SP is uitsluitend beschikbaar in PPS- of PEEK-behuizing, beide met EPDM-membraan en EPDM-terugslagkleppen. PPS biedt goede chemische bestendigheid bij hoge structurele sterkte. PEEK biedt hogere chemische bestendigheid en is bestand tegen een breder scala aan agressieve media. Voor toepassingen waarbij een PTFE-vloeistofpad vereist is, is de 130SP of 139SP de aangewezen keuze.
De 150SP kan worden gecycled met een maximale frequentie van 1,6 Hz, iets lager dan de kleinere modellen vanwege het grotere pompvolume. De vaste “aan”-tijd bedraagt 200 ms; de minimale “uit”-tijd is 400 ms. De doorstroomsnelheid wordt verlaagd door de “uit”-tijd te verlengen. De pomp werkt op 12 VDC of 24 VDC en verbruikt 8 Watt bij maximale cyclusfrequentie effectief 3,2 Watt.

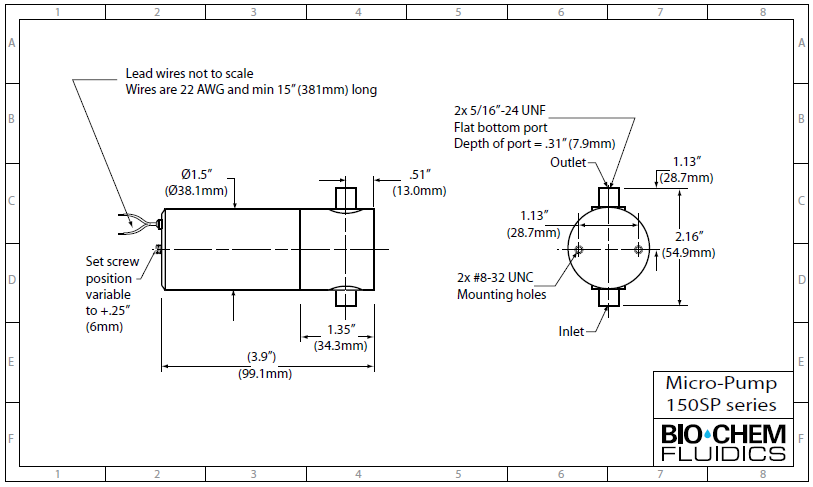

De pomp wordt geleverd met een 3-meter siliconen aansluitkabel met open uiteinden. Aanbevolen slangdiameter voor de inlaat is 1/8″ (3,2 mm) hardwallslang. Montage verloopt via twee #8-32 UNC bevestigingsgaten in de pompvoet, standaard op de 150SP.
Technische specificaties
| Dispensevolume | 100 µl | 125 µl | 150 µl | 175 µl | 200 µl | 225 µl | 250 µl |
|---|---|---|---|---|---|---|---|
| Max. doorstroom | 9,6 ml/min | 12,0 ml/min | 14,4 ml/min | 16,8 ml/min | 19,2 ml/min | 21,6 ml/min | 24,0 ml/min |
| Nauwkeurigheid | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% |
| Herhaalbaarheid | ±5% | ±5% | ±5% | ±5% | ±5% | ±5% | ±5% |
| Intern volume | 710 µl | 710 µl | 710 µl | 710 µl | 710 µl | 710 µl | 710 µl |
| Elektrisch | 12 VDC | 24 VDC |
|---|---|---|
| Vermogen | 8,0 W | 8,0 W |
| Stroomverbruik | 0,66 A | 0,33 A |
| Eff. continu vermogen | 3,2 W | 3,2 W |
