De Bio-Chem Fluidics 139SP micro-pump manifold is een solenoid-aangedreven miniuurpomp voor nauwkeurige vloeistofdosering van 20 tot 60 µl per cyclus, speciaal ontwikkeld voor manifoldmontage. Met identieke prestaties als de 130SP maar een compacte voetmontage-interface is de 139SP de keuze voor OEM-engineers die meerdere pompen en vloeistofcomponenten in één geïntegreerde module willen samenvoegen.
| Partner: | Bio-Chem Fluidics |
|---|---|
| Categorie: | Gassen en vloeistoffen – meten en regelen |
Bio-Chem Fluidics 139SP micro-pump manifold: precisiedosering in een geïntegreerde module
De 139SP Series is de manifoldversie binnen de Bio-Chem Fluidics Micro-Pump familie. De pomp levert per cyclus een discreet, herhaalbaar vloeistofvolume van 20 tot 60 µl bij een maximale doorstroomsnelheid van 7,2 ml/min. De prestaties zijn identiek aan die van de 130SP, maar de 139SP is specifiek ontworpen voor directe montage op een manifold in plaats van via externe slangaansluitingen.
Het vloeistofpad loopt via de manifoldinterface aan de onderzijde van de pomp. Inlaat en uitlaat bevinden zich in de pompvoet, zodat alle vloeistofverbindingen intern in de manifold verlopen. Dit elimineert externe slangen en fittingen tussen meerdere pompen, vermindert de installatieruimte en vereenvoudigt de samenstelling van het instrument.
De 139SP is bij uitstek geschikt voor analytische OEM-instrumenten waarbij meerdere vloeistofstromen in één module worden samengebracht, zoals multi-kanaals doseersystemen, combinaties van pompen en isolatiekleppen op één manifoldblok, of compacte analysesystemen met beperkte inbouwruimte. Bio-Chem Fluidics heeft manifoldoplossingen geleverd voor systemen met tot 84 Micro-Pumps op één blok. De pomp is zelfinspuitend en kan vloeistof aanzuigen vanuit een onbedrukt reservoir tot 1,3 meter onder de pomp.

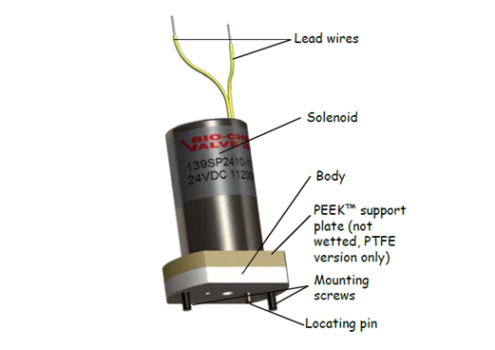

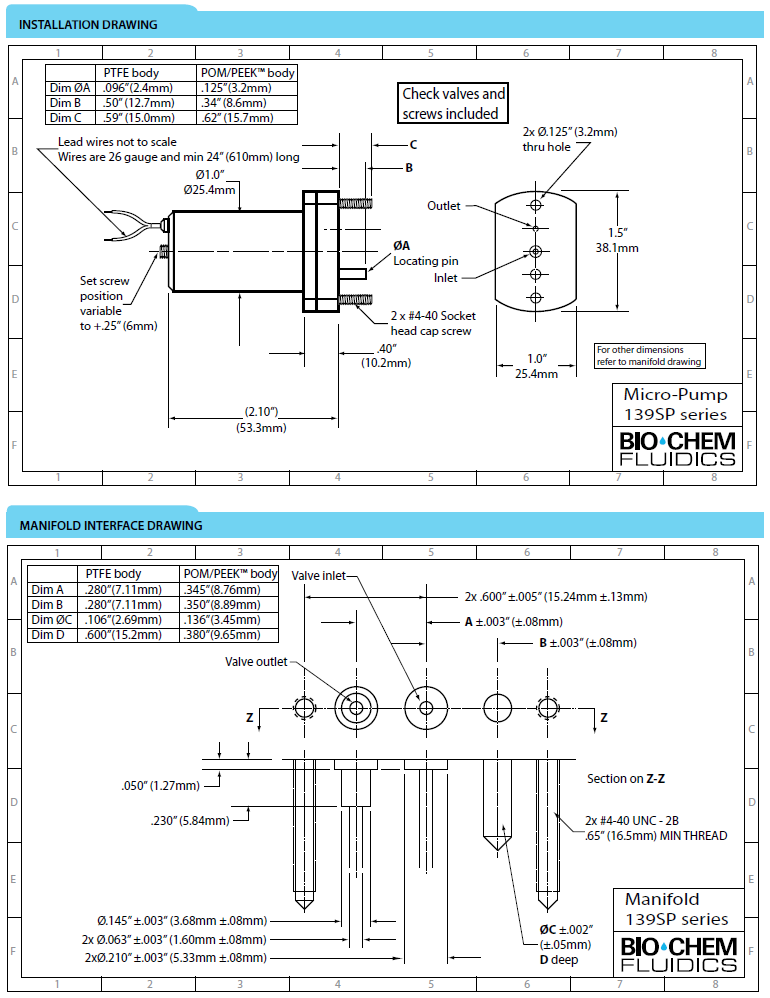

De 139SP wordt geleverd met de bevestigingsschroeven en terugslagkleppen die nodig zijn voor montage op een manifold. Een positioneerpen in de pompvoet zorgt voor nauwkeurige en herhaalbare plaatsing. Bio-Chem Fluidics levert ook klantspecifieke manifolds op aanvraag, van eenvoudige blokken voor twee pompen tot complexe configuraties met vertakte vloeistofpaden voor grotere systemen. Neem contact op met Inacom voor de manifold-interfacetekeningen en de ontwerpeisen.
De 139SP is beschikbaar in drie behuizingsmaterialen. PTFE biedt de hoogste chemische inertheid voor de zwaarste toepassingen, ondersteund door PEEK-steunplaten die de structurele integriteit waarborgen zonder het medium te raken. PEEK biedt hoge chemische bestendigheid bij betere maatnauwkeurigheid voor precisie-manifoldinterfaces. POM is een kosteneffectieve keuze voor minder agressieve media.
Voor het membraan is de keuze tussen PTFE (maximale inertheid) en EPDM (voor waterige toepassingen). Voor de terugslagkleppen kan worden gekozen uit FFKM (voor de zwaarste chemische omstandigheden), FKM (voor oplosmiddelen en oliën) of EPDM (voor waterige toepassingen).
De 139SP heeft dezelfde elektrische specificaties als de 130SP. De pomp kan worden gecycled met een maximale frequentie van 2 Hz. De vaste “aan”-tijd bedraagt 150 ms; de minimale “uit”-tijd is 350 ms. De doorstroomsnelheid wordt verlaagd door de “uit”-tijd te verlengen. De pomp werkt op 12 VDC of 24 VDC en verbruikt bij maximale cyclusfrequentie effectief 1,2 Watt. De bedrading is PTFE-gecoat.
Technische specificaties
| Kenmerk | 20 µl | 30 µl | 40 µl | 50 µl | 60 µl |
|---|---|---|---|---|---|
| Max. doorstroom | 2,4 ml/min | 3,6 ml/min | 4,8 ml/min | 6,0 ml/min | 7,2 ml/min |
| Nauwkeurigheid | ±10% | ±10% | ±10% | ±10% | ±10% |
| Herhaalbaarheid | ±5% | ±5% | ±5% | ±5% | ±5% |
| Intern volume | 105 µl | 105 µl | 105 µl | 105 µl | 105 µl |
| Elektrisch | 12 VDC | 24 VDC |
|---|---|---|
| Vermogen | 4,0 W | 4,0 W |
| Stroomverbruik | 0,32 A | 0,16 A |
| Eff. continu vermogen | 1,2 W | 1,2 W |
