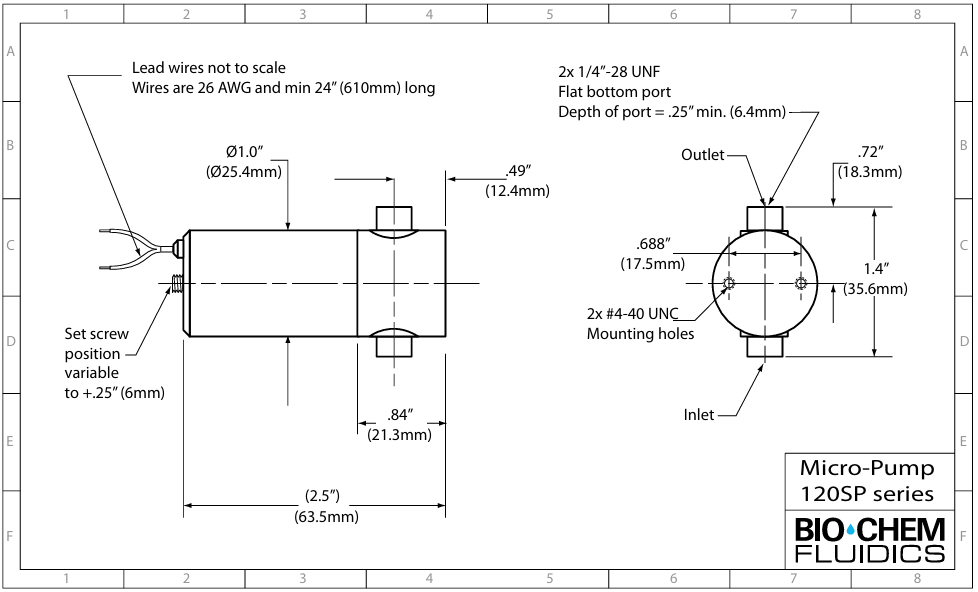

De Bio-Chem Fluidics 120SP Series Micro-Pump is een solenoid-aangedreven miniuurpomp voor nauwkeurige vloeistofdosering van 20 tot 60 µl per cyclus in analytische instrumenten en OEM-systemen. Met PPS- of PEEK-behuizing, 1/4″-28 UNF-aansluitingen en een volledig inert vloeistofpad is de 120SP de instapvariant voor toepassingen waarbij structurele robuustheid en chemische bestendigheid gecombineerd moeten worden.
| Partner: | Bio-Chem Fluidics |
|---|---|
| Categorie: | Gassen en vloeistoffen – meten en regelen |
Bio-Chem Fluidics 120SP Series Micro-Pump: nauwkeurige dosering voor analytische OEM-instrumenten

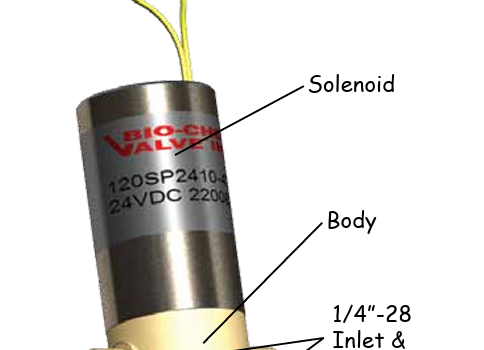

De 120SP Series is de geporte instapvariant binnen de Bio-Chem Fluidics Micro-Pump familie. De pomp is solenoid-aangedreven en levert per cyclus een discreet, herhaalbaar vloeistofvolume van 20 tot 60 µl, bij een maximale doorstroomsnelheid van 7,2 ml/min. Het werkingsmechanisme is volledig gescheiden van het vloeistofpad door een membraan, waardoor het medium nooit in contact komt met de solenoid of veer.
De 120SP wordt standaard geleverd met PPS- of PEEK-behuizing, afhankelijk van de gewenste chemische bestendigheid. Membraan en terugslagkleppen zijn leverbaar in PTFE, EPDM, FKM of FFKM, zodat de combinatie van natte materialen kan worden afgestemd op de specifieke vloeistof en toepassing.
De 120SP is bij uitstek geschikt voor wateranalysatoren, klinische diagnostiekapparatuur en andere analytische OEM-instrumenten waarbij nauwkeurige reagentiadosering, afvalverwijdering of het doseren van sterilisatievloeistof vereist is. De pomp is zelfinspuitend en kan vloeistof aanzuigen vanuit een onbedrukt reservoir tot 1,3 meter onder de pomp, zonder hulpdruk bij opstart.
De 120SP is beschikbaar in twee behuizingsmaterialen. PPS biedt goede chemische bestendigheid bij hoge structurele sterkte en is geschikt voor de meeste analytische toepassingen. PEEK biedt hogere chemische bestendigheid en is bestand tegen een breder scala aan agressieve media, inclusief geconcentreerde zuren en oplosmiddelen.
Voor het membraan is de keuze tussen EPDM (voor waterige oplossingen en minder agressieve media) en PTFE (voor hogere chemische inertie). Voor de terugslagkleppen kan worden gekozen uit EPDM (standaard), FKM (voor oplosmiddelen en oliën) of FFKM (voor de zwaarste chemische omstandigheden).

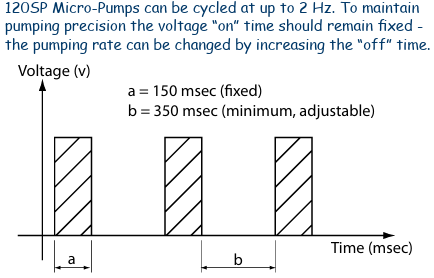

De 120SP kan worden gecycled met een maximale frequentie van 2 Hz. De “aan”-tijd is vastgesteld op 150 ms en mag niet worden gewijzigd om de doseerprecisie te behouden. De doorstroomsnelheid kan worden verlaagd door de “uit”-tijd te verlengen. De pomp werkt op 12 VDC of 24 VDC en verbruikt 4 Watt bij maximale cyclusfrequentie effectief 1,2 Watt.
De pomp wordt geleverd met een 3-meter siliconen aansluitkabel met open uiteinden, geschikt voor directe aansluiting op het regelsysteem van het instrument. De bedrading is PTFE-gecoat.
Technische specificaties
| Kenmerk | 20 µl | 30 µl | 40 µl | 50 µl | 60 µl |
|---|---|---|---|---|---|
| Max. doorstroom | 2,4 ml/min | 3,6 ml/min | 4,8 ml/min | 6,0 ml/min | 7,2 ml/min |
| Nauwkeurigheid | ±10% | ±10% | ±10% | ±10% | ±10% |
| Herhaalbaarheid | ±5% | ±5% | ±5% | ±5% | ±5% |
| Intern volume | 105 µl | 105 µl | 105 µl | 105 µl | 105 µl |
| Elektrisch | 12 VDC | 24 VDC |
|---|---|---|
| Vermogen | 4,0 W | 4,0 W |
| Stroomverbruik | 0,32 A | 0,16 A |
| Eff. continu vermogen | 1,2 W | 1,2 W |
