Volumeflow, massaflow en de normaalliters uitgelegd
Wat is het verschil tussen een liter per minuut en een standaardliter per minuut? En waarom kiezen we bij gassen eigenlijk altijd voor massaflow?
⏱ ca. 6 minuten leestijd
Bij het bestellen of instellen van een flowmeter voor gas stuit u vroeg of laat op eenheden als slpm, Nl/min of sccm. Ze lijken op gewone volumestromen, maar zijn dat niet. Dit artikel legt stap voor stap uit waarom dat verschil er toe doet en hoe u de juiste eenheid kiest.
1. Volumeflow versus massaflow
Volumeflow (l/min, m³/h)
- Geeft aan hoeveel ruimte het gas inneemt
- Verandert sterk met druk en temperatuur
- Eenvoudig te meten, moeilijk te interpreteren
- Voorbeeld: 10 l/min bij 1 bar ≠ 10 l/min bij 5 bar
Massaflow (kg/h, g/min)
- Geeft aan hoeveel stof (moleculen) er stroomt
- Onafhankelijk van druk en temperatuur
- Direct relevant voor processen
- Voorbeeld: 10 g/min is altijd 10 g/min
Waarom gassen zo afwijken van vloeistoffen
Gas is compressibel. Dezelfde hoeveelheid moleculen neemt bij hogere druk een kleinere ruimte in. Een ballon gevuld met 2 liter lucht op zeeniveau krimpt tot minder dan 1 liter op 10 meter diepte in water, terwijl de hoeveelheid luchtmoleculen exact gelijk blijft. Dit is precies het verschijnsel dat de wet van Boyle-Gay-Lussac beschrijft:
Wet van Boyle-Gay-Lussac
P₁ · V₁ / T₁ = P₂ · V₂ / T₂
P = absolute druk | V = volume | T = temperatuur in Kelvin (°C + 273,15)
Deze wet maakt duidelijk waarom een volumemeting bij gassen ambigu is: voor hetzelfde volume aan moleculen kan het gemeten volume in liters enorm variëren, afhankelijk van de procesomstandigheden.
Moleculen doen het werk, niet de ruimte ertussen
In de meeste industriële gasprocessen is het aantal moleculen wat telt, niet het volume. Of het nu gaat om chemische reacties, verbrandingsprocessen, pneumatische systemen of respiratie: de moleculen zijn de werkzame stof. De ruimte tússen de moleculen is irrelevant. Dat is waarom massaflow, of een correcte benadering ervan, de juiste grootheid is om te meten en te regelen.
Kernpunt
Een volumestroom in l/min zonder vermelding van druk en temperatuur geeft onvoldoende informatie om te weten hoeveel gas er werkelijk stroomt. Massaflow of gestandaardiseerde flow lost dit op.
2 · Standaard- en normaalliters: slpm versus Nl/min
Omdat echte massaflow (kg/h) in de praktijk onhandig is, werkt de industrie met een slimme tussenoplossing: de gestandaardiseerde of genormaliseerde volume-eenheid. Hierbij wordt het volume teruggerekend naar een vaste referentietemperatuur en -druk. Omdat die referentiecondities vastliggen, weet u altijd exact hoeveel moleculen er stromen.

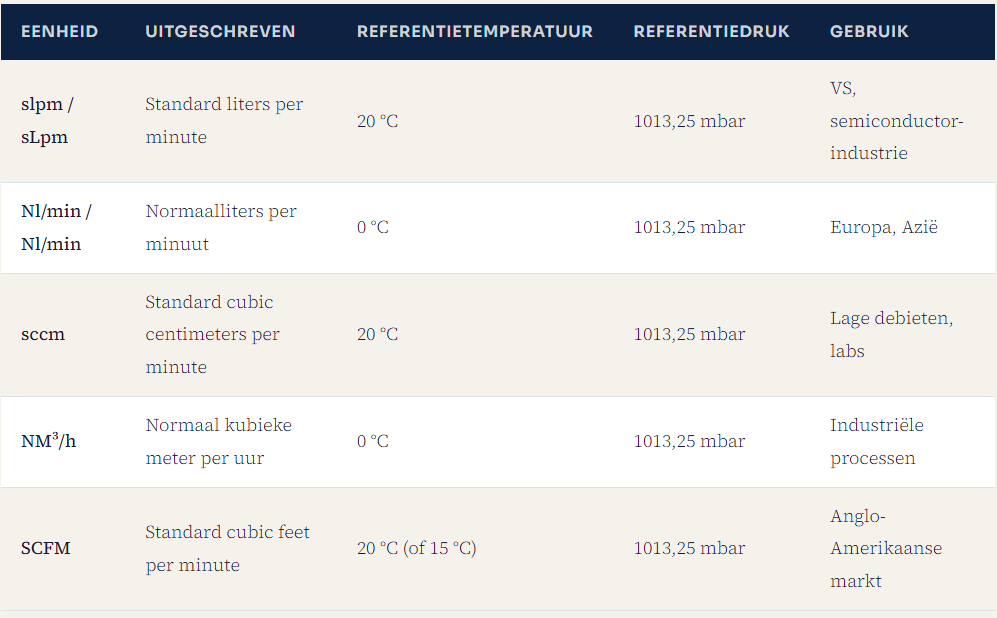

U herkent deze eenheden aan het voorvoegsel S (Standard) of N (Normal/Norm):
Het verschil tussen slpm en Nl/min
Zowel slpm als Nl/min meten hetzelfde, het aantal moleculen per tijdseenheid, maar ze gebruiken een andere referentietemperatuur. Dat heeft een direct gevolg voor de getalswaarde:
Conversie slpm ↔ Nl/min (bij 1013,25 mbar)
1 slpm (20 °C) ≈ 0,928 Nl/min (0 °C)
Een meter die instaat op slpm laat een 7,2% hogere waarde zien dan dezelfde meter op Nl/min, voor exact dezelfde gasstroom.
Let op bij specificatie en bestellingGeeft u een setpoint door in slpm, terwijl de meter geconfigureerd staat op Nl/min (of andersom)? Dan stuurt u structureel 7,2% te veel of te weinig gas. Controleer altijd welke referentie uw instrument gebruikt en laat dit overeenkomen met uw processpecificatie.
Praktijkvoorbeeld
Een productiebedrijf specificeert een gasflow van 100 slpm voor een reactorproces, gebaseerd op Amerikaanse datasheet-waarden. De flowmeter op de installatie is geconfigureerd op Nl/min (0 °C). Het setpoint wordt ingesteld op 100, maar de daadwerkelijke gasstroom is slechts ~92,8 Nl/min = ~100 slpm. In dit geval kloppen de waarden toevallig. Zou de operator het setpoint hebben afgelezen als 100 Nl/min en dit vergeleken met de 100 slpm-specificatie, dan zou de conclusie zijn geweest dat de meter klopt, terwijl er feitelijk 7,2% te weinig gas werd toegediend.
3 · Praktische aandachtspunten bij flowmeting
Druk en temperatuur beïnvloeden volumemeters sterk
Variabele-areameter (VA-meters, rotameters) zijn in de basis volumemeters. Ze zijn afgelezen en gekalibreerd bij atmosferische condities. Zodra de procesdruk afwijkt van de kalibratiedruk, wijkt de afgelezen waarde significant af van de werkelijke stroom. Bij een drukval van 1 bar naar 7 bar zijn afwijkingen van meer dan 150% op de volumeschaal mogelijk, terwijl de werkelijke massastroom compleet anders ligt.
Massaflowmeters en -controllers compenseren automatisch
Een thermische massaflowmeter (MFC of MFM) meet direct de warmteoverdracht, die evenredig is aan de massastroom. De druk- en temperatuurcorrectie zit ingebakken in de werking. Het resultaat is altijd een gecorrigeerde, stabiele flow-indicatie, ongeacht schommelingen in lijndruk of omgevingstemperatuur.
Eenheden instellen in de software
Moderne flowcontrollers (zoals de Vögtlin red-y-serie) laten u de referentiecondities zelf instellen via software. U kunt kiezen tussen standaardcondities (20 °C) en normaalcondities (0 °C). Zorg dat deze instelling altijd overeenkomt met de eenheid in uw processpecificatie om meetfouten te voorkomen.
Samengevat: wat u moet onthouden
- Volumeflow (l/min, m³/h) geeft aan hoeveel ruimte het gas inneemt, afhankelijk van druk en temperatuur.
- Massaflow (kg/h, g/min) geeft aan hoeveel stof er stroomt, onafhankelijk van procesomstandigheden, en in de meeste toepassingen de relevante grootheid.
- slpm en Nl/min zijn beiden genormaliseerde volume-eenheden die massaflow benaderen, maar gebruiken een verschillende referentietemperatuur (20 °C vs. 0 °C). Het verschil bedraagt 7,2%.
- Controleer altijd welke referentiecondities uw flowmeter gebruikt en stem dit af op uw processpecificatie om systematische fouten te voorkomen.
- Bij variabele procesdruk: kies een thermische massaflowmeter in plaats van een VA-meter voor betrouwbare metingen.
