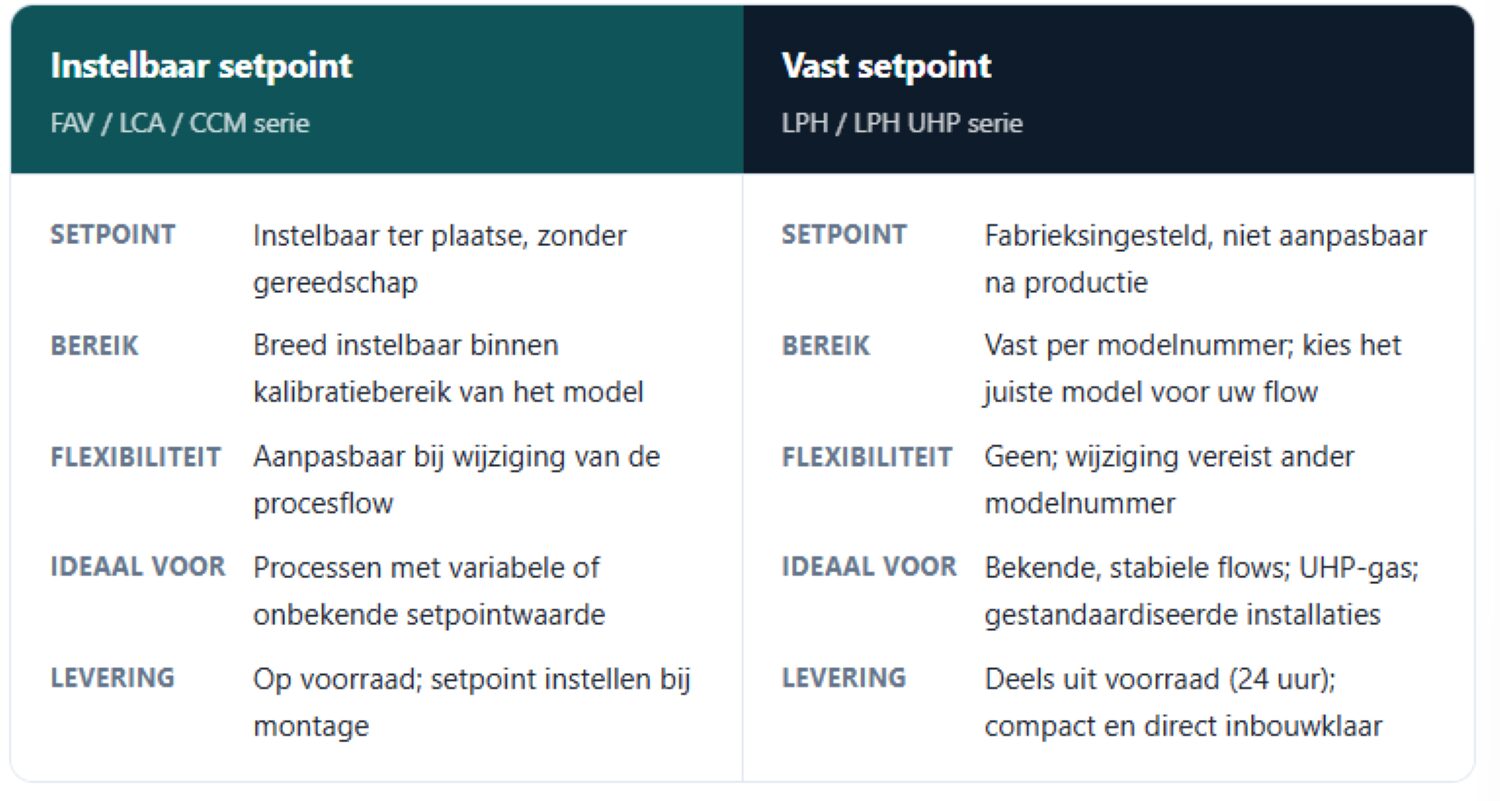

ChemTec biedt twee fundamenteel verschillende typen flowmonitors: instelbare modellen waarbij u het schakelsetpoint zelf afstelt op uw procesflow, en niet-instelbare modellen met een vast, fabrieksingesteld setpoint. Beide zijn schakelende flowmonitors met een digitale uitgang, maar ze zijn bedoeld voor andere situaties. Dit artikel helpt u de juiste keuze te maken.
⏱ ca. 5 minuten leestijd
Alle ChemTec flowmonitors werken op hetzelfde basisprincipe: een bewegend element in het vloeistof- of gas pad reageert op de doorstroom en activeert bij een bepaalde flowwaarde een reedschakelaar. Het verschil zit in de vraag wie die activatiewaarde bepaalt: de fabrikant bij productie, of de engineer bij installatie.
Beide typen geven een schakelende uitgang
Zowel instelbare als niet-instelbare ChemTec flowmonitors geven een digitaal schakelcontact als uitgang: aan bij normale flow, uit bij afwijking van het setpoint (of andersom, afhankelijk van de NC/NO-configuratie). Het verschil zit uitsluitend in de setpoint-instelling, niet in het type uitgang of de functie. Beide zijn geschikt voor aansluiting op een digitale PLC-ingang.
ChemTec hanteert een praktische vuistregel voor de selectie van instelbare flowmonitors: de verhouding tussen de normale procesflow en het gewenste setpoint moet minimaal 10:1 zijn. Dit is de zogenaamde flow/setpoint-ratio en het is de meest directe selectieparameter bij de instelbare serie.
De achtergrond van deze vuistregel is mechanisch: de instelbare monitor werkt met een drijver of zuiger die door de procesflow in positie wordt gehouden. Het schakelsetpoint ligt dicht bij de activatieflow van het bewegende element. Als de procesflow slechts twee of drie keer zo hoog is als het setpoint, is de marge te klein voor een stabiele werking: kleine fluctuaties in de procesflow veroorzaken ongewenste schakelacties. Bij een verhouding van 10:1 of meer is er voldoende dynamisch bereik voor stabiele, ratelvrije schakeling.
Bij een ratio kleiner dan 10:1 overweeg de 125 Bypass-serie of de niet-instelbare LPH-serie met een vast setpoint dat exact bij uw procesflow past.
De drie instelbare series van ChemTec zijn elk geoptimaliseerd voor een specifiek toepassingsprofiel. Binnen de instelbare categorie verschilt het flowbereik, de materiaalsamenstelling en de geometrie van de aansluiting.
Instelbaar, hogere flows
Instelbaar, economisch
Instelbaar, low flow & inline
Instelbaar, lage ratio
De niet-instelbare serie van ChemTec telt vier modellen, elk met een fabrieksingesteld schakelsetpoint dat bij productie wordt vastgelegd en daarna niet meer aanpasbaar is. De juiste selectie gebeurt op modelniveau: u kiest het modelnummer met het setpoint dat het dichtst bij uw gewenste schakelwaarde ligt, en de behuizing en het materiaal die passen bij uw medium.
Het gedeelde werkingsprincipe van de LPH, FS en LFS is eenvoudig en robuust: wanneer de flow toeneemt bouwt het drukverschil over een bewegend element op totdat het de weerstand van dat element overwint. Het element beweegt volledig naar zijn eindpositie en activeert de hermetisch afgesloten reedschakelaar. Dit is een snapactie die ook in de dalende richting optreedt. Geen externe afdichtingen in het vloeistofpad, minimale bewegende delen. Het verschil tussen de vier series zit in het medium, de behuizing en het specifieke toepassingsprofiel.
Niet-instelbaar, vloeistof en gas
Niet-instelbaar, ultra-high purity gas
Niet-instelbaar, hogere vloeistof flow
Niet-instelbaar, vloeistof, polypropyleenbehuizing
LPH UHP: geen afdichtingen, geen contaminatierisico
De LPH UHP-serie heeft geen elastomere afdichtingen in het vloeistofpad. Dat is een harde eis in ultra-high purity gasleidingen: elke afdichting is een potentiële bron van uitgassing of contaminatie. De reedschakelaar zit hermetisch afgesloten buiten het gaspad in het lichaam van het instrument, zodat het gas uitsluitend in contact komt met het 316L RVS oppervlak met EP-afwerking tot 10Ra.
| Situatie | Aanbevolen serie |
|---|---|
| Setpoint nog niet exact bekend bij bestelling | Instelbaar: FAV / LCA / CCM |
| Procesflow kan in de toekomst wijzigen | Instelbaar: FAV / LCA / CCM |
| Snelle levering vereist, setpoint bekend | Niet-instelbaar: LPH |
| Ultra-high purity gas, halfgeleider of cleanroom | Niet-instelbaar: LPH UHP |
| Geen afdichtingen toegestaan in gaspad | Niet-instelbaar: LPH / LPH UHP |
| Low flow gas vanaf 10 cc/min, inline | Instelbaar: CCM |
| Hogere flows gas/vloeistof, hogere druk | Instelbaar: FAV |
| Gestandaardiseerde OEM-installatie, grote serie | Niet-instelbaar: LPH — uniform, geen afstelling op locatie |
| Hogere vloeistofflows, economisch, geen afdichtingen | Niet-instelbaar: FS |
| Gedeïoniseerd water of chemische processen, geen metalen behuizing | Niet-instelbaar: LFS |
| Koelsystemen en warmtepompen, vast setpoint | FS of LFS — FS voor RVS/messing, LFS voor polypropyleenbehuizing |
| Flow/setpoint-ratio kleiner dan 10:1 | 125 Bypass of LPH met passend setpoint |
1. Is het setpoint exact bekend en stabiel?
Als de procesflow stabiel is en u het gewenste setpoint exact kent, is de niet-instelbare LPH-serie een eenvoudige, compacte keuze. Selecteer het modelnummer met het dichtstbijzijnde vaste setpoint. Is het setpoint onbekend of variabel, kies dan een instelbare serie.
2. Gaat het om ultra-high purity gas?
Bij UHP-gassen in halfgeleider, cleanroom of waterstofinstallaties is de LPH UHP-serie de enige correcte keuze. De 316L RVS constructie met EP-afwerking en geen afdichtingen in het gaspad zijn harde eisen in deze toepassingen. Andere series zijn niet geschikt.
3. Wat is de flow/setpoint-ratio?
Bereken de verhouding: normale procesflow gedeeld door het gewenste setpoint. Is de ratio 10:1 of groter, dan werkt de FAV, LCA of CCM goed. Is de ratio kleiner dan 10:1, overweeg dan de 125 Bypass-serie of de LPH met een vast setpoint dat dichtbij uw gewenste waarde ligt.
4. Welk flowbereik en welk medium?
Bij hogere flows en hogere drukken: FAV. Bij corrosieve vloeistoffen met economische eisen: LCA. Bij low-flow gas in analytische instrumenten: CCM. Bij vloeistof of gas met bekende setpoints en compacte inbouwmaat: LPH. Bij hogere vloeistofflows met vast setpoint en metallische behuizing: FS. Bij gedeïoniseerd water of chemische vloeistoffen waarbij een polypropyleenbehuizing vereist is: LFS. Twijfelt u over de serie? Inacom adviseert u op basis van uw specificaties.
Vuistregel voor OEM-toepassingen
Bij gestandaardiseerde OEM-installaties waarbij honderden of duizenden identieke units worden gebouwd heeft de niet-instelbare LPH-serie een duidelijk voordeel: elk exemplaar verlaat de fabriek met exact hetzelfde setpoint, zonder handmatige afstelling op locatie. Dat elimineert afwijkingen tussen units en verlaagt de assemblage- en kwalificatietijd. De instelbare serie biedt meer flexibiliteit voor prototypen en kleine series waarbij de definitieve procesparameters nog niet vaststaan.
