SealTight™ FingerTight Fittings: Flexibiliteit zonder Swaging

De SealTight™ FingerTight Fittings van IDEX Health & Science zijn speciaal ontworpen voor laboratoria die de voorkeur geven aan een two-piece systeem waarbij de ferrule niet permanent op de tubing wordt geperst (swaging). In tegenstelling tot standaard RVS of sommige PEEK fittingen, drukt het SealTight-systeem de ferrule tegen de wand van de poort zonder de tubing te vervormen.

Waarom kiezen voor SealTight™?

Herbruikbaar: Omdat de ferrule niet permanent vastbijt, kunt u de fitting en ferrule eenvoudig losmaken en op een andere tubing of poort hergebruiken.
Geen Gereedschap: Volledig handvast aan te draaien voor een betrouwbare afdichting tot 5.000 psi (350 bar).
Geen Tubing-schade: Ideaal voor gebruik met PEEK, ETFE en FEP tubing, omdat de integriteit van de tubing behouden blijft.
Dubbele Compressie: Het unieke ontwerp zorgt voor compressie op twee punten, wat een superieure afdichting garandeert in vergelijking met standaard vingerstrakke fittingen.

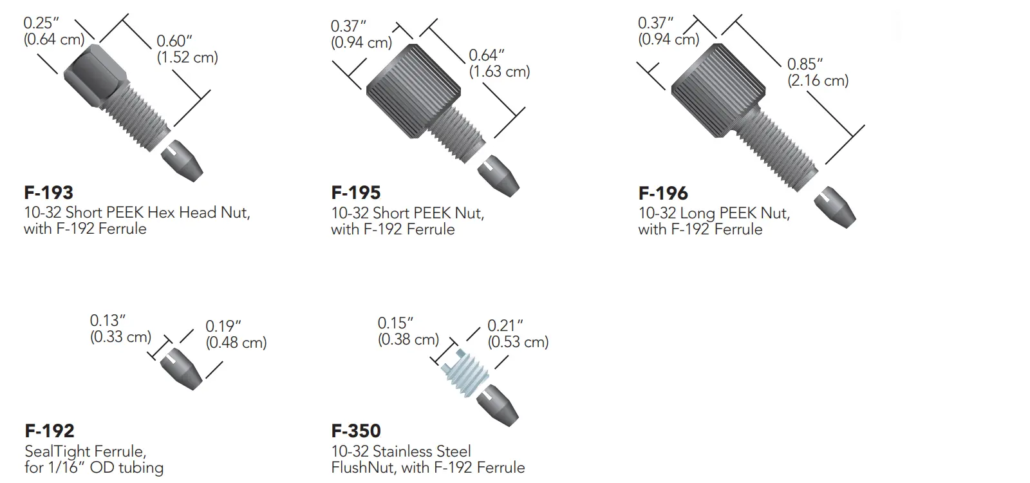

Part No.	Description	Port	Pressure Rating	Head Style	Material	Includes
F-193	SealTight Fitting for 1/16” OD Tubing, Short	10-32 Coned	7,000–9,000 psi (483–620 bar)	1/4” Hex	PEEK Black	F-192
F-195	SealTight Fitting for 1/16” OD Tubing, Short	10-32 Coned	7,000–9,000 psi (483–620 bar)	Standard Knurl	PEEK Black	F-192
F-196	SealTight Fitting for 1/16” OD Tubing, Long	10-32 Coned	7,000–9,000 psi (483–620 bar)	Standard Knurl	PEEK Black	F-192
F-287	SealTight Fitting for 1/16” OD Tubing, Long Fat-Head	10-32 Coned	7,000–9,000 psi (483–620 bar)	Fat-Head Knurl with 1/4” Hex	PEEK Black	F-192
F-350	SealTight Fitting for 1/16” OD Tubing, FlushNut	10-32 Coned	7,000–9,000 psi (483–620 bar)	–	SST	F-192
F-192	SealTight Ferrule for 1/16” OD Tubing	10-32 Coned	7,000–9,000 psi (483–620 bar)	–	PEEK Black	–

Part No.

Description

Port

Pressure Rating

Head Style

Material

Includes

F-193

SealTight Fitting for 1/16” OD Tubing, Short

10-32 Coned

7,000–9,000 psi (483–620 bar)

1/4” Hex

PEEK Black

F-192

F-195

SealTight Fitting for 1/16” OD Tubing, Short

10-32 Coned

7,000–9,000 psi (483–620 bar)

Standard Knurl

PEEK Black

F-192

F-196

SealTight Fitting for 1/16” OD Tubing, Long

10-32 Coned

7,000–9,000 psi (483–620 bar)

Standard Knurl

PEEK Black

F-192

F-287

SealTight Fitting for 1/16” OD Tubing, Long Fat-Head

10-32 Coned

7,000–9,000 psi (483–620 bar)

Fat-Head Knurl with 1/4” Hex

PEEK Black

F-192

F-350

SealTight Fitting for 1/16” OD Tubing, FlushNut

10-32 Coned

7,000–9,000 psi (483–620 bar)

–

SST

F-192

SealTight Ferrule for 1/16” OD Tubing

10-32 Coned

7,000–9,000 psi (483–620 bar)

–

PEEK Black

–

Gebruiksaanwijzing & Tips

Ten eerste schuift u de SealTight nut over de tubing, gevolgd door de SealTight ferrule. Vervolgens steekt u de tubing in de poort totdat deze de bodem raakt. Terwijl u de tubing op zijn plek houdt, draait u de schroef handvast aan.

Belangrijk: Voor een optimale afdichting adviseren wij om de bijbehorende SealTight ferrules te gebruiken; deze zijn specifiek gevormd om samen te werken met de interne geometrie van de SealTight nuts.
