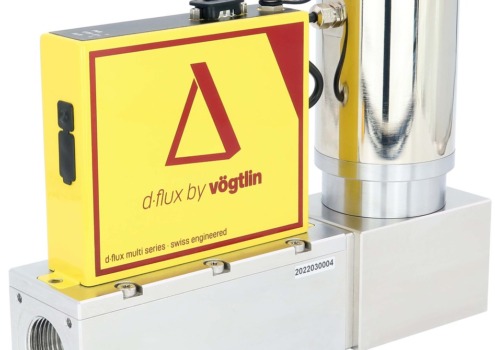

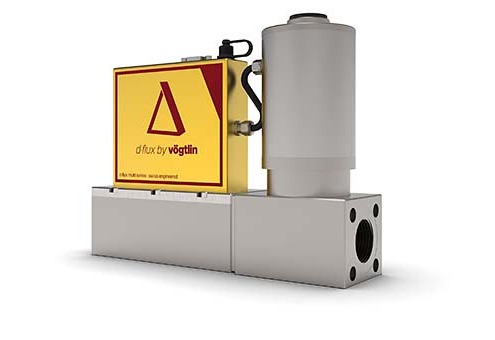

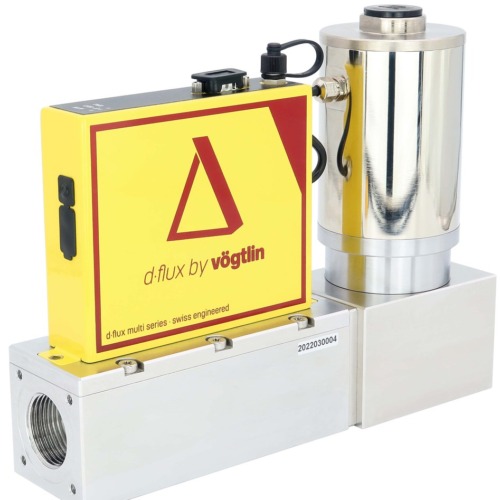

De D-Flux Multi Series is een veelzijdige serie mass flow meters en mass flow controllers op basis van differentiële druk, ontworpen voor toepassingen waar meerdere procesparameters tegelijk moeten worden gemeten of geregeld. Dankzij het brede flowbereik, de hoge nauwkeurigheid en de flexibele configuratiemogelijkheden is deze serie geschikt voor veeleisende industriële en analytische gasapplicaties.
| Partner: | Vögtlin Instruments GmbH |
|---|---|
| Categorie: | Gassen en vloeistoffen – meten en regelen |
De Vögtlin D-Flux Multi Series is een geavanceerde serie mass flow meters en mass flow controllers op basis van differentiële druk die meerdere procesvariabelen tegelijk kan meten. Dankzij de multi-parameter technologie biedt deze serie breed inzetbare en nauwkeurige gasflowoplossingen voor industriële, analytische en OEM-toepassingen.
De D-Flux Multi Series is met name geschikt voor toepassingen waarbij meerdere parameters gelijktijdig moeten worden bewaakt of geregeld en waar flexibiliteit en precisie essentieel zijn voor processtabiliteit
De D-Flux Multi Series is ontworpen voor toepassingen waar hoge flexibiliteit, multi-parameter meting en snelle respons vereist zijn. Dankzij de combinatie van differentiële-druktechnologie, slimme elektronica en modulaire configuratie is deze serie breed inzetbaar binnen industriële en analytische omgevingen.
De D-Flux Multi Series ondersteunt flowbereiken tot 1400 ln/min voor lucht. Voor andere gassen zijn hogere flowranges mogelijk via conversiefactoren, bijvoorbeeld tot 2900 ln/min voor waterstof. Dit maakt de serie geschikt voor zowel lage als hoge gasflows.
De instrumenten bieden ruimte voor maximaal 15 applicatieprofielen, waarin per toepassing instellingen zoals gas, flowbereik, PID-parameters en andere procesgegevens kunnen worden opgeslagen. Elk profiel beschikt over een eigen totalizer, wat snelle omschakeling tussen processen mogelijk maakt.
De D-Flux Multi is leverbaar met een behuizing van aluminium (licht en economisch) of roestvast staal, waarbij alle natte delen van RVS zijn uitgevoerd. Elastomeren zijn beschikbaar in FKM, EPDM of FFKM. Voor waterstoftoepassingen kan een goudgecoate druksensor worden geleverd.
De serie is beschikbaar met vijf verschillende sensorvarianten. De core sensor is een kosteneffectieve oplossing voor lucht, stikstof, zuurstof en argon. De prime sensor biedt hogere nauwkeurigheid en is geschikt voor alle gassen. Voor waterstof wordt een speciaal goudgeplateerde prime sensor aanbevolen.
De D-Flux Multi Series is geschikt voor drukken tot 14 bar(a) en bedrijfstemperaturen van -20 tot +60 °C. De instrumenten zijn leverbaar in aluminium of RVS uitvoering en beschikken over IP54-bescherming, waardoor ze geschikt zijn voor industriële omgevingen.

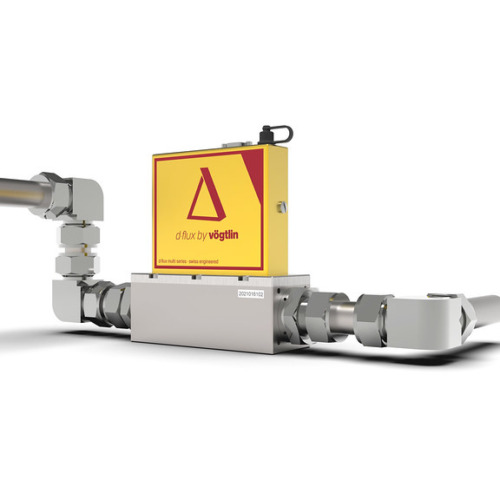

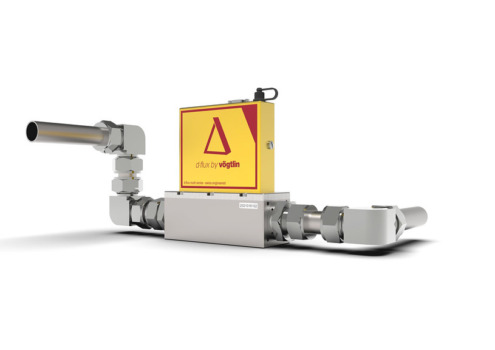

Dankzij het compacte ontwerp is geen lange rechte aan- of afvoerleiding nodig. Dit vereenvoudigt installatie en maakt de D-Flux Multi geschikt voor toepassingen met beperkte inbouwruimte.
De meetnauwkeurigheid bedraagt tot ±0,3 % van full scale plus ±0,5 % van de gemeten waarde. De sample rate is 1 ms, met een data-update elke 10 ms en een totale responstijd van 120 ms (controllers circa 2 s), wat snelle procesreacties mogelijk maakt.
De D-Flux Multi Series beschikt over uitgebreide diagnose-, alarm- en monitoringsfuncties. Deze informatie is toegankelijk via Modbus of via de Vogtlin-softwareomgeving.
Om meetonzekerheid te minimaliseren detecteert de controller automatisch situaties zonder flow en voert dan een autotare-correctie uit. Handmatige optimalisatie is hierbij niet nodig.

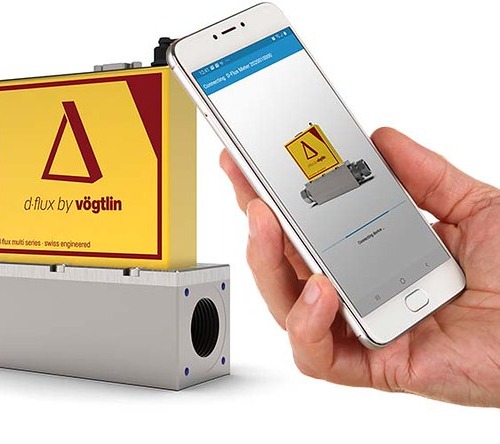

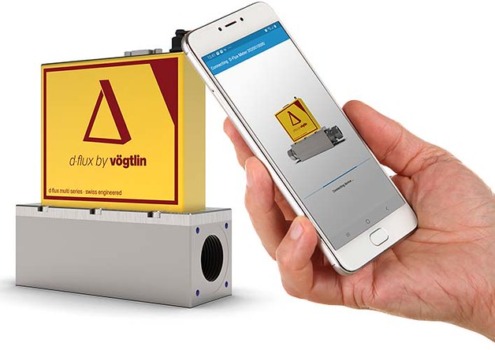

Met de Vögtlin Flow Studio Software kan de D-Flux Multi eenvoudig worden geconfigureerd en uitgelezen in een Windows-omgeving via Modbus. De software ondersteunt onder andere grafieken, datalogging en uitgebreide parameterinstellingen
De D-Flux Multi Series is breed inzetbaar, onder andere voor:
Dankzij de multi-parameter aanpak zijn deze instrumenten bijzonder geschikt voor situaties waarbij een compleet beeld van gasgedrag nodig is om processen optimaal te sturen.
| Measuring Ranges | |
| Standard ranges (air / user adjustable)¹ |
LFE1400 from 0-1000 ln/min to 0-1400 ln/min LFE1000 from 0-700 ln/min to 0-1000 ln/min LFE700 from 0-500 ln/min to 0-700 ln/min LFE500 from 0-350 ln/min to 0-500 ln/min |
| Gases | Max. range | Core | Prime | Prime H2 |
| Air | 0-1400 ln/min | ✓ | ✓ | ✓ |
| N2 | 0-1400 ln/min | ✓ | ✓ | ✓ |
| Ar | 0-1240 ln/min | ✓ | ✓ | ✓ |
| O2³ | 0-1400 ln/min | ✓ | ✓ | ✓ |
| He | 0-1400 ln/min | ✓ | ✓ | |
| CO2 | 0-740 In/min | ✓ | ✓ | |
| CO | 0-1390 In/min | ✓ | ✓ | |
| H2 | 0-2900 In/min | ✓ |
