De Perma Pure Hybrid Sample Gas Cooler is ontworpen voor industriële emissiemetingen en analytische systemen waar vocht, condensatie en betrouwbaarheid kritische factoren zijn. Door Nafion™ gasfase-droging te combineren met persluchtgedreven mechanische koeling levert dit systeem droge, stabiele gasmonsters zonder elektrische voeding – ideaal voor CEMS-installaties, procesanalyse en OEM-integratie in veeleisende omgevingen.
| Partner: | Perma Pure |
|---|---|
| Categorie: | Gassen en vloeistoffen – meten en regelen |

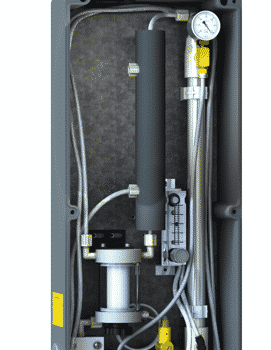

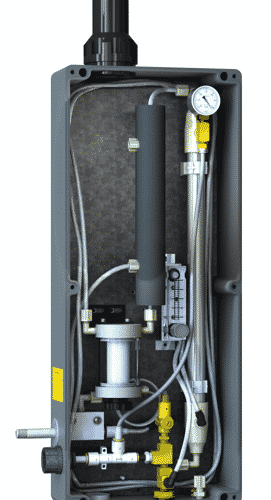

De Hybrid Sample Gas Cooler combineert Nafion™-membraantechnologie met mechanische koeling voor betrouwbare monsterconditionering in industriële meetomgevingen. Dit systeem biedt een onderhoudsarme oplossing voor sample conditioning zonder elektrische voeding – ideaal voor CEMS-installaties, procesanalyse en OEM-integratie.
1. Nafion™ permeatie-droging
De Nafion™-membraantechnologie verwijdert waterdamp selectief in gasfase via chemische diffusie. Dit voorkomt analytenverlies en elimineert risico’s van condensatie in de gasmonsterlijnen. Water passeert het membraan in dampvorm, terwijl analyten zoals SO₂, NOₓ, CO₂ en andere componenten het systeem ongehinderd passeren.
2. Mechanische koeling (instrument air gedreven)
Een gepatenteerde vortex-koelconfiguratie verlaagt de gastemperatuur tot onder het dauwpunt zonder elektrische energie. Het systeem werkt op perslucht (4 bar / 60 PSI) en reduceert de monstervochtigheid effectief tot onder 0°C dauwpunt. Deze aanpak elimineert thermoelectrische componenten (Peltier-elementen) die gevoelig zijn voor storing en hoge onderhoudskosten veroorzaken.
De combinatie levert droge, condensvrije gasmonsters met minimaal analytenverlies – geschikt voor nauwkeurige metingen in FTIR, NDIR, chemiluminescentie en andere analysetechnieken.
Non-elektrisch mechanisch ontwerp
Hogere efficiëntie
Dauwpunten lager dan 0°C
Nafion™ gasfase droging
| Parameter | Specificatie |
|---|---|
| Dauwpunt output | < 0°C |
| Operationele temperatuur | 4 – 55°C (omgeving) |
| Max. inlet temperatuur | 138°C (280°F) |
| Max. inlet vochtconcentratie | 40% (v/v) |
| Maximale gasstroom | 3,5 L/min @ 50°C 5 L/min @ 20°C |
| Sample gas druk (max) | 2 bar (30 PSI) |
| Instrument air verbruik | 100 SLPM @ 4 bar (60 PSI) |
| Drain/exhaust | 7 SLPM lucht + condensaat |
Full Operating Environment:
Typical Operating Environment:
| Parameter | Specificatie |
|---|---|
| Afmetingen (H × B × D) | 600 × 250 × 120 mm (24″ × 10″ × 5″) |
| Gewicht | 9,1 kg |
| Materiaal | Glasvezelversterkt polyester |
| Rating | NEMA 4, 4X / IP65 |
| Certificering | UL/CUL Listed |
| Montage | Wandmontage – verticaal |
| Component | Materiaal |
|---|---|
| Gas pad componenten | PVDF/FEP Teflon™ |
| Fittings | PVDF |
| Filter housing | Kynar® (PVDF)/glas |
| Sample filter | Glasvezel, 0,1 µm, 95% efficiency, coalescing type |
| O-ringen | Viton® |
| Isolatie | Rubber foam (Buna-N) |
| Type | Specificatie |
|---|---|
| Sample gas | 1/4″ tube compression fitting |
| Umbilical seal | Heat shrink type, 5″ lengte, 2″ min. expanded I.D. |
| Aarding | Grounding lug vereist voor installatie |
Gemeten componenten: SO₂, NOₓ, CO, CO₂, O₂, HCl, HF, NH₃
| Aspect | Hybrid Cooler | Peltier Cooler | Vortex Cooler |
|---|---|---|---|
| Energiebron | Perslucht | Elektriciteit | Perslucht |
| Dauwpunt | < 0°C | +4°C typisch | Variabel |
| Analytenverlies | Minimaal (gasfase) | Risico bij condensatie | Risico bij condensatie |
| Onderhoudsfrequentie | Laag | Gemiddeld-hoog | Gemiddeld |
| Elektrische veiligheid | N.v.t. (niet elektrisch) | ATEX/IECEx vereist | N.v.t. |
| Levensduur | > 10 jaar | 3-5 jaar (Peltier element) | 5-7 jaar |
Leverbaar via Inacom Instruments voor CEMS- en OEM-toepassingen in Nederland en België.
