Perma Pure MiniGASS™ Gas Sampling Systems

Geïntegreerde 3-in-1 sample conditioning voor CEMS en industriële gasanalyse

MiniGASS™ sample conditioning systemen combineren coalescerende filtratie, PID-geregelde verwarming en Nafion™ gasfase droging tot -25°C in één compacte unit. Deze geïntegreerde aanpak elimineert condensatie, beschermt analyzers tegen vervuiling en behoudt wateroplosbare analyten – essentieel voor betrouwbare CEMS-metingen, procesanalyse en OEM-integratie.

De MiniGASS-serie bereidt hete, vochtige en vervuilde gasmonsters voor door deeltjes, zuurmisten en waterdamp stapsgewijs te verwijderen zonder analytenverlies. Dit resulteert in verminderde analyzer downtime, verlengde service-intervals en lagere onderhoudskosten in uitdagende industriële omgevingen.

Technisch werkingsprincipe

MiniGASS-systemen conditioneren gasmonsters in een geïntegreerd drie-staps proces:

1. Monsterfiltratie Coalescerende filterelementen verwijderen deeltjes, mist en aerosolen effectief uit de gasstroom. Dit voorkomt verstopping, corrosie en schade aan downstream analyzers. Filterelementen zijn verkrijgbaar in verschillende poriegrootten (0.01-20 µm) en materialen voor optimale prestaties bij specifieke gascomposities.

2. Verwarming en temperatuurregeling  Een geïntegreerde PID temperatuurcontroller met display regelt de verwarmde filter-/probe-assemblage (480W silicone pad heater). Dit houdt het monster boven het dauwpunt tijdens pre-conditioning en voorkomt condensatie, zelfs bij inlet temperaturen tot 275°F (135°C).

3. Nafion™ gasfase droging  Nafion™-membraantechnologie verwijdert waterdamp selectief uit de gasstroom tot dauwpunten van -25°C of lager. Deze droging in gasfase behoudt wateroplosbare analyten (SO₂, NH₃, HCl, HF) en voorkomt analytenverlies dat optreedt bij condensatie-gebaseerde methoden. Beschikbaar in drie capaciteiten: 50-tube (≤1 LPM), 100-tube (2-3 LPM) of 200-tube (4-6 LPM).

Technische voordelen

Geïntegreerde 3-in-1 oplossing

• Complete sample conditioning in één compacte unit vermindert installatiecomplexiteit en commissioning-tijd
• Eliminates de noodzaak voor aparte filtratie-, verwarmings- en droogsystemen
• Gestandaardiseerde interface vereenvoudigt OEM-integratie

Droging tot zeer lage dauwpunten

• Nafion™-droging tot -25°C voorkomt condensvorming in monsterlijnen en analyzer optical cells
• Elimineert waterdamp-gerelateerde spectrale interferentie in FTIR en NDIR analyzers
• Vermindert CEMS downtime door stabiele, droge gasmonsters

Behoud van wateroplosbare analyten

• Droging in gasfase zonder condensatie behoudt SO₂, NH₃, HCl, HF en andere oplosbare componenten
• Essentieel voor nauwkeurige emissiemetingen volgens IED en BREF-richtlijnen
• Voorkomt analytenverlies en meet-onnauwkeurigheden

Verlengde analyzer service-intervals

• Effectieve deeltjes- en mistverwijdering (tot 0.01 µm) beschermt analyzer-componenten
• Typische verlenging van onderhoudsintervallen: 3-12 maanden afhankelijk van gassamenstelling
• Verminderde kosten door lagere analyzer-storingen en reserveonderdelen-verbruik

Chemische resistentie voor corrosieve toepassingen

• NEMA Type 4X behuizing voor agressieve omgevingen (-20°C tot 40°C ambient)
• Fluorocarbon wetted materials (PVDF/FEP) of 316SS voor SO₂, NOₓ, HCl, HF en zure gasstromen
• FKM O-ringen en glasvezel coalescerende filters voor maximale standtijd

Technische specificaties

Physical

Utility Requirements

Environmental

Sample Gas Limits

Control and Electrical

Materials

Systeemconfiguraties

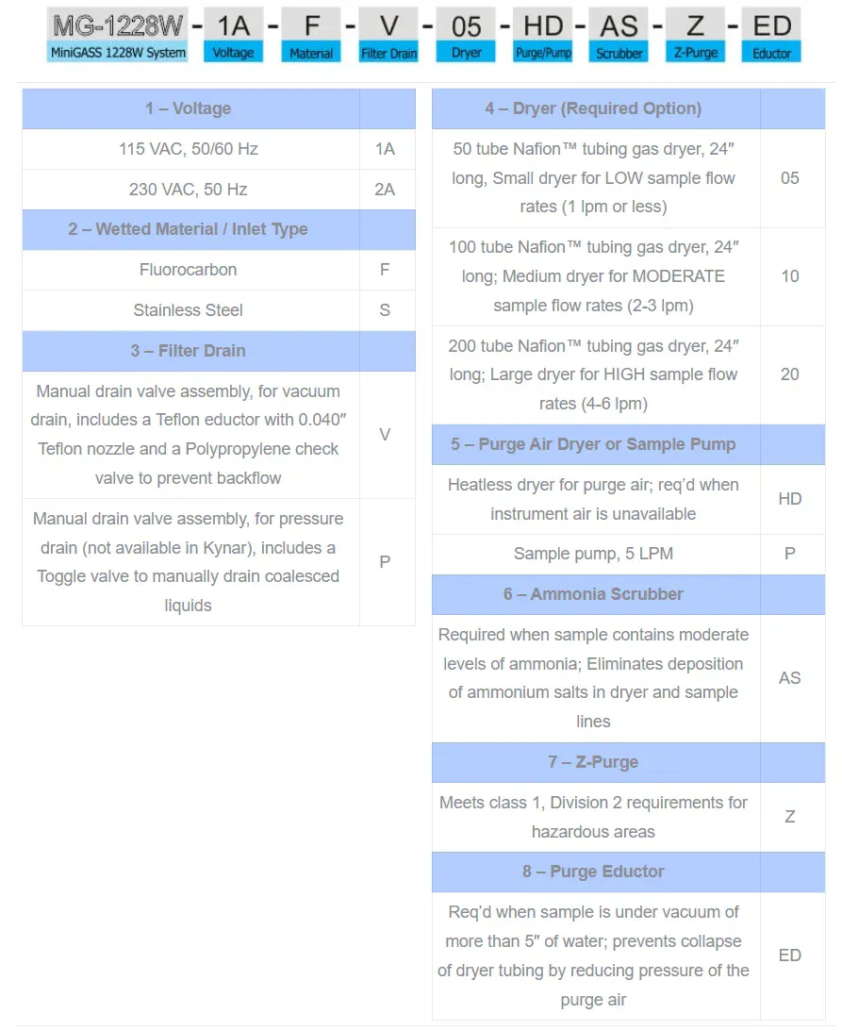

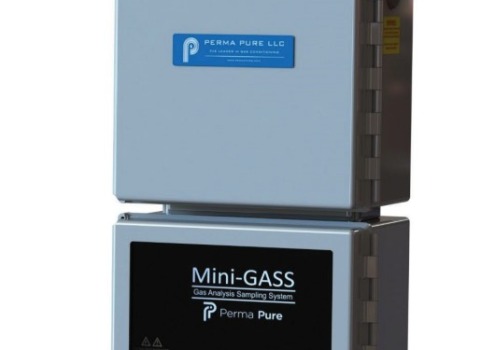

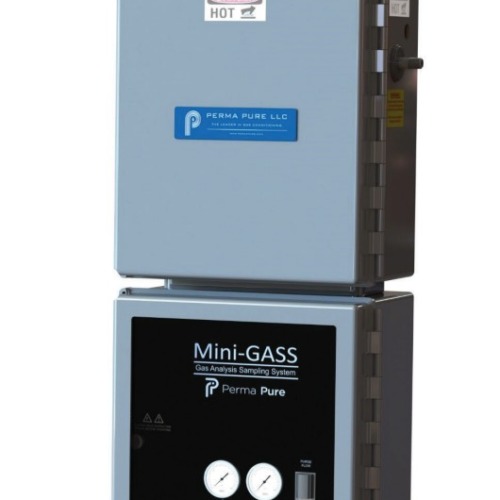

MiniGASS 1228W:Wall Mount System

Wandmontage-uitvoering in robuuste NEMA Type 4X glasvezelversterkte polyester behuizing met geïntegreerde coalescerende filter, PID temperatuurregeling, purge gas flowmeter, drukregelaar en digitale display. Geschikt voor CEMS analyzer shelters, procesanalyse cabinets en outdoor installaties. UL-508A Listed en CSA C22.2 gecertificeerd.

MiniGASS 1228P: Probe Mount System

Probe-montage-uitvoering voor directe stack-installatie met transparante behuizing voor visuele inspectie tijdens bedrijf. Complete instrumentatie inclusief purge gas flowmeter en PID controller. Compacte footprint voor montage in beperkte ruimtes met flange-opties van 2″ tot 6″ (150#). Optionele gas cooling spools beschikbaar voor hoge proces-temperaturen.

Toepassingsgebieden

Emissiemonitoring (CEMS) – Compliance & Rapportage

Energiesector – Steenkool-, gas- en biomassacentrales. Continue SO₂, NOₓ, CO, CO₂, O₂ metingen volgens IED (Industrial Emissions Directive), BREF-documenten en Nederlandse NeR-richtlijnen voor emissierapportage.

Afvalverwerking – Afvalverbrandingsinstallaties (AVI), medisch afval incinerators en gevaarlijk afval verbranding. Compliance monitoring voor HCl, HF, zware metalen en dioxine-gerelateerde parameters.

Industrie – Cementovens, staalfabrieken, glasovens en keramische industrie. Procesemissie-monitoring en EU-ETS rapportage voor CO₂-emissiehandel.

Procesanalyse & Optimalisatie

Chemische industrie – Reactor off-gas monitoring, proces-optimalisatie en veiligheidsmonitoring van toxische componenten. Real-time feedback voor procescontrole in hoge-vochtigheid omgevingen.

Petrochemie – Raffinaderij processtromen, flare gas monitoring en catalytic cracker units. Sample conditioning voor corrosieve gasstromen met H₂S, SO₂ en andere zuurvormende componenten.

OEM-integratie & Stack Testing

FTIR, NDIR, UV/VIS gas analyzers, multi-component CEMS systemen en Portable Emission Monitoring Systems (PEMS). Modulaire configuratie voor snelle integratie in analyzer-platforms en mobile stack testing equipment.

Bestelling & Technische Ondersteuning

Voor configuratie-advies, dimensionering en projectondersteuning kunt u contact opnemen met Inacom. Specificeer bij aanvraag:

• Gassamenstelling en concentraties (inclusief corrosieve componenten)
• Sample flowrate, druk en temperatuur
• Montage-omgeving (indoor/outdoor, hazardous area classification)
• Gewenste dauwpunt en analytische requirements (analyzer type, meetbereik)
• CEMS compliance vereisten (IED, BREF, NeR)
