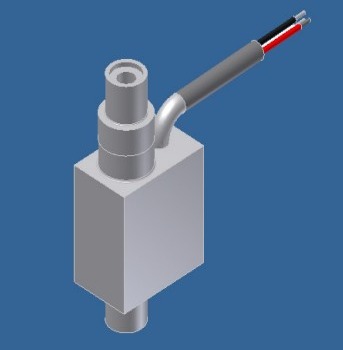

De LPH UHP flow switch is een specialistische, non-adjustable flow monitor ontworpen voor Ultra High Purity (UHP) toepassingen. Vervaardigd uit 316L Stainless Steel met een elektrolytisch gepolijste (EP) interne afwerking, biedt deze serie de hoogste graad van zuiverheid en betrouwbaarheid voor de halfgeleiderindustrie en kritische gassystemen.
| Partner: | ChemTec |
|---|---|
| Categorie: | Gassen en vloeistoffen – meten en regelen |
Bij het werken met ultra-hogezuivere gassen is de integriteit van elk component van levensbelang. De LPH UHP flow switch (250/375 serie) is specifiek ontwikkeld om flowcondities te bewaken zonder het medium te contamineren. Dankzij het “No Seals” ontwerp en de hoogwaardige materiaalkeuze is dit de standaard voor kritische procesomgevingen.
De LPH UHP flow switch combineert een compact design met extreme lekdichtheid en zuiverheid. Dit maakt de monitor onmisbaar voor:
De LPH UHP flow switch werkt via een uiterst nauwkeurig mechanisch principe:
| Kenmerk | Specificatie |
| Materiaal (Wetted Parts) | 316L Stainless Steel |
| Interne Afwerking | EP (Electropolished) |
| Nauwkeurigheid | ± 10% van het schakelpunt |
| Herhaalbaarheid | ± 1% |
| Maximale Werkdruk | 206,8 barg (3000 PSIG) |
| Lekdichtheid (Inboard) | 1 x 10(-9) atm ccHe/sec |
| Temperatuurbereik | -40 °C tot +104 °C (-40 °F tot 220 °F) |
| Aansluitingen | Tube Stub (1/4″ of 3/8″ OD) |
De LPH UHP flow switch moet verticaal worden gemonteerd met de inlaatpoort naar beneden. Dankzij de Tube Stub aansluitingen is de monitor naadloos te integreren in hoogwaardige RVS leidingsystemen middels orbitale lastechnieken of knelfittingen.
Heeft u specifieke vragen over de flow-curves voor stikstof (Nitrogen) of andere procesgassen? Onze specialisten ondersteunen u graag bij de juiste dimensionering voor uw UHP-systeem. U kunt ook de website van onze partner ChemTec bekijken voor meer informatie.
