2-Way, 3-Way & 4-Way Solenoid Operated Valves

Compacte precisie, hoge flow en lange levensduur

De Humphrey 2-Way, 3-Way & 4-Way Solenoid Operated Valves bieden engineers een bewezen combinatie van compact design, hoge flow, lage lekkage en energie-efficiëntie.
Dankzij de direct werkende poppet- en balanced poppet-constructie functioneren deze ventielen betrouwbaar in uiteenlopende omstandigheden; van vacuüm tot 8,6 bar (125 psi).

Ze worden wereldwijd toegepast in onder meer:

Transport & Mobile equipment: pneumatische besturing in voertuigen, treinen en hefplatforms

Food & Cleaning: melkmachines, schoonmaaksystemen, vleesverwerking en verpakkingslijnen

Industrial Automation: autowasstraten, vacuümhef- en grijpsystemen

Medical & Analytical: chromatografie, diagnose-apparatuur, dental, autoclaven

Semicon & High Vacuum: wafer processing tools en high-vacuum regelingen

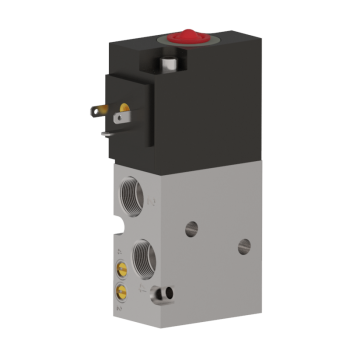

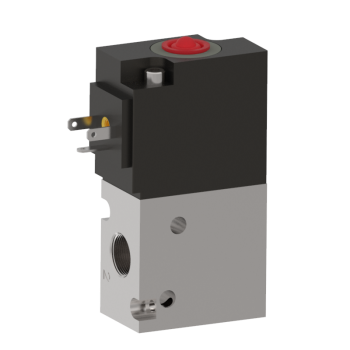

310/410 Series: Compact en veelzijdig

De Humphrey 310/410-serie is een familie van 3-weg en 4-weg direct werkende solenoid valves met 1/8” poorten. Deze compacte en lichtgewicht ventielen combineren hoge betrouwbaarheid met lage vermogensopname en zijn ideaal voor moderne, energiezuinige ontwerpen.

Technische specificaties:

Configuraties: 2-, 3- of 4-weg (NC, NO, diverter, selector)

Poortmaat: 1/8” NPSF

Drukbereik: vacuüm tot 8,6 bar (125 psi)

Flow (Cv): 0,11 – 0,15

Voeding: 12 VDC, 24 VDC, of AC (24 – 240 V 50/60 Hz)

Vermogen: ca. 4,5 W

Temperatuurbereik: 0 – 50 °C

Max lekkage: 4 cc/min

Materiaal: aluminium body, HNBR of FKM seals

Montage: inline, stacking of subbase manifold

Opties: DIN-connector, handmatige override, fluorocarbon seals

Voordelen:
✓ Simpele, direct werkende constructie
✓ Hoge flow in compact formaat
✓ Laag energieverbruik en geen smering nodig
✓ Extreem lage lekkage
✓ Lange levensduur (miljoenen cycli)
✓ Geschikt voor gecombineerde manifold-opstellingen

320/420 Series: Hoge flow, lage lekkage

De 320/420-serie is ontworpen voor toepassingen die maximale doorstroming en betrouwbare prestaties vereisen binnen een compacte behuizing. Dankzij de balanced poppet-constructie functioneren deze ventielen stabiel bij wisselende drukniveaus, van vacuüm tot 8,6 bar.

Technische specificaties

Type: 3-weg (320) of 4-weg (420)

Poortmaat: 1/4” NPSF

Drukbereik: vacuüm tot 125 psi (8,6 bar)

Flow (Cv): 1.0

Vermogen: ca. 5 W (continu gebruik)

Spoel: Klasse B isolatie, 24” lead wires standaard

Temperatuur: 0 – 50 °C

Max lekkage: 4 cc/min

Montage: inline of manifold (M420-model)

Materiaal: aluminium body, NBR of FKM afdichtingen

Voordelen:
✓ Hoge flowcapaciteit (Cv = 1.0)
✓ Balanced ontwerp voor stabiele werking
✓ Lage lekkage, ook bij vacuüm
✓ Compact en onderhoudsarm
✓ Eenvoudig te monteren (“plug & play”)
✓ Betrouwbare performance in miljoenen cycli

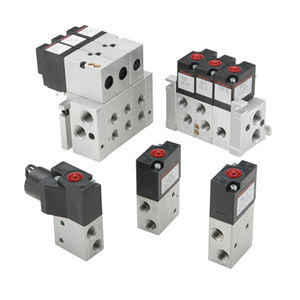

Balanced Solenoid Valve Series: 15 mm, 19 mm en 25 mm

De nieuwste generatie Balanced Solenoid Valves biedt uitzonderlijke prestaties in drie compacte maten. Deze ventielen combineren hoge flow (tot 1.2 Cv), lage lekkage (< 4 cc/min @ 7 bar) en energiezuinig verbruik (5 – 8 W), met optionele IP67-bescherming voor natte of stofrijke omgevingen.

Technische specificaties:

Kenmerken:

Inline of manifold-montage

Optionele IP67-versie (stof- en waterdicht)

Geen smering nodig, tolerant voor onzuivere media

Fluorocarbon-afdichtingen optioneel voor chemische bestendigheid

DIN-connector of plug-in lead-wire (12” of 24”)

Voordelen:
✓ Compacte afmetingen met hoge flow
✓ Zeer lage lekkage
✓ IP67-bescherming voor hygiënische of wasbare installaties
✓ Multi-purpose ontwerp (lucht, gas, vacuüm)
✓ Lange levensduur en stille werking
✓ Betrouwbaar bij hoge cycli en variabele druk
