HPEFV Serie: Maximale Veiligheid voor Hogedruksystemen

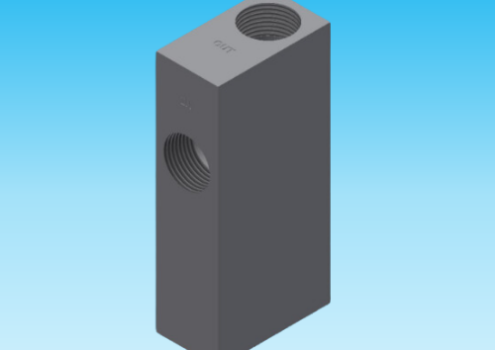

De HPEFV high pressure excess flow valve onderscheidt zich door zijn indrukwekkende drukbestendigheid tot maar liefst 413,7 barg (6000 PSIG). Omdat technici het afsluitpunt extern kunnen fijnregelen, biedt deze klep een nauwkeurige beveiliging die exact is afgestemd op de systeemparameters. Bovendien garandeert de 316 RVS constructie een lange levensduur, zelfs onder de meest veeleisende industriële omstandigheden.

Waarom de HPEFV serie essentieel is voor uw installatie

In omgevingen met hoge druk kan een kleine lekkage of leidingbreuk direct leiden tot gevaarlijke situaties of enorme schade. De HPEFV high pressure excess flow valve minimaliseert dit risico door de flow direct te beperken of volledig af te sluiten. Engineers kiezen voor deze serie vanwege de volgende voordelen:

• Hoge Drukbestendigheid: Speciaal ontworpen voor werkdrukken tot 6000 PSIG.
• Veld-instelbaar: Pas het actuatiepunt eenvoudig aan met de externe stelschroef zonder het systeem te onderbreken.
• Automatische Reset: Het standaard model met “Controlled Bleed” herstelt zichzelf zodra de systeemdruk weer in evenwicht is.
• Positive Shut-off Optie: Kies voor een elastomeer zitting voor een volledig gasdichte (bubble-tight) afsluiting.
• Breed Temperatuurbereik: Betrouwbare werking van -40 °C tot +104 °C.

Werking bij Hoge Druk

Het werkingsprincipe van de HPEFV high pressure excess flow valve is gebaseerd op een nauwkeurige balans tussen stroming en magnetische kracht:

1. Magnetische Borging: Een interne magnetische zuiger wordt op zijn plaats gehouden door een krachtige externe magneet.
2. Actuatie: Bij een te groot drukverschil door overmatige flow overwint de stroming de magnetische kracht.
3. Afsluiting: De zuiger schiet naar de zitting en blokkeert de uitlaatpoort direct. Hierdoor wordt de ongecontroleerde uitstroom onmiddellijk gestopt.
4. Reset-fase: Na reparatie zorgt de gecontroleerde bypass (bleed) voor drukvereffening, waarna de zuiger automatisch terugkeert naar de open stand.

Technische Specificaties HPEFV-Serie

Toepassingen in de Zware Industrie

De HPEFV high pressure excess flow valve is de standaardkeuze voor kritische hogedruktoepassingen:

• CNG Delivery: Veilige bewaking bij het tanken en distribueren van aardgas.
• Hogedruk Plant Lines: Bescherming van centrale distributieleidingen in fabrieken.
• Hydraulische Systemen: Voorkomen van massaal olieverlies bij slangbreuk onder hoge druk.
• Testopstellingen: Beveiliging van componenten tijdens hogedruktesten.

Zoekt u een oplossing voor lagere drukbereiken of andere materialen zoals messing? Bekijk dan onze standaard EFV-serie. Voor hulp bij de exacte dimensionering van uw hogedruksysteem kunt u contact opnemen met onze productspecialisten of de website van ChemTec raadplegen.
