Bio-Chem Pinch Valves

Nauwkeurige en betrouwbare “tube-actuated” afsluiters voor OEM-systemen en industriële fluid handling

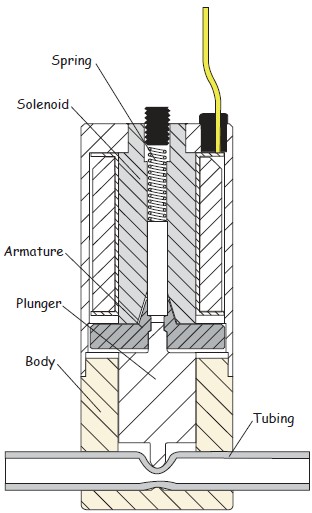

Bio-Chem Pinch Valves zijn elektromagnetisch bediende afsluiters waarbij uitsluitend de flexibele tubing in contact komt met het medium. Het ventiel “knijpt” de tube extern dicht en creëert zo een volledig unobstructed, contamination-free flow path. Deze techniek levert een zeer betrouwbare, onderhoudsarme oplossing voor OEM’s en machinebouwers die werken met gevoelige, corrosieve of moeilijk te hanteren vloeistoffen.

Belangrijkste voordelen

• Medium-contact uitsluitend via tubing
  Geen interne ventielholtes → geen risico op cross-contaminatie.

• Zero dead volume
  Ideaal voor nauwkeurige analysetoepassingen en doseersystemen.

• Lange levensduur & lage onderhoudskosten
  Geen interne bewegende delen die slijten.

• Eenvoudige integratie in OEM-modules
  Compacte bouwvorm, montagevriendelijk, diverse configuraties.

• Geschikt voor gevoelige of agressieve media
  Afhankelijk van gekozen tubingmateriaal (bijv. silicone, C-Flex®).

• Laag energieverbruik
  Optioneel CoolCube™ “Hit & Hold” circuit voor minimale warmteontwikkeling.

• Snelle en consistente schakelprestaties
  Betrouwbare werking in 24/7 industriële omgevingen.

Toepassingen in OEM & Maakindustrie

Bio-Chem Pinch Valves worden ingezet in:

• Analytische instrumentatie (HPLC, ICP, TOC, wateranalyse)
• Medische en diagnostische apparatuur
• Doseer- en monstersystemen
• High-tech machinebouw
• Laboratoriumautomatisering
• Chemische procesapparatuur
• Food-, milieu- en farmatoepassingen
• Multi-channel switching modules

Voor OEM’s biedt het pinch valve concept een betrouwbare, reproduceerbare en onderhoudsarme oplossing, zelfs bij lage druk of gevoelige fluiden.

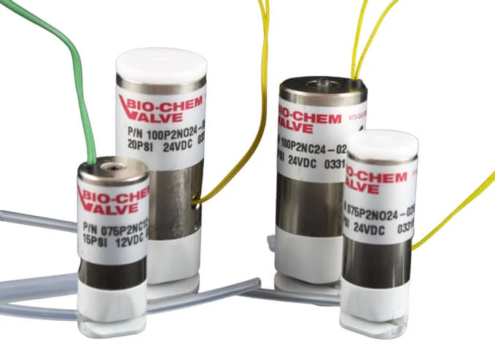

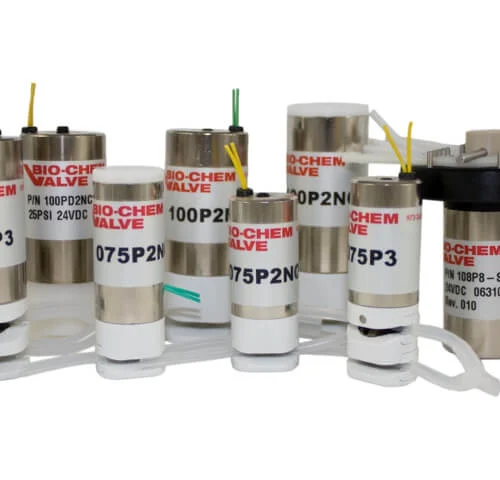

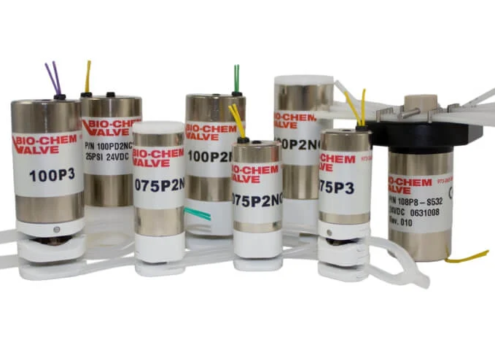

Productseries

075P Series: Ultra-compact voor microfluidics

Geschikt voor tubing ID van ca. 0.3 mm tot 1.6 mm.
Uitvoeringen:

• 075P2NC: 2-way, Normally Closed
• 075P2NO: 2-way, Normally Open

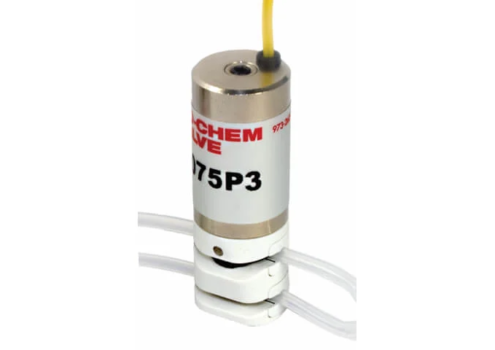

• 075P3: 3-way (selecteer- of omschakelventiel)

Toepassing: microdosering, analytische modules, sample switching.

100P Series: Universele OEM-oplossing

Voor tubing ID 0.8 mm tot 3.2 mm.
Kenmerken:

• Betrouwbare solenoidaandrijving
• Geschikt voor continu industriële inzet
• Veelgebruikt in chemische analyse en doseerapparatuur

108P Multi-Channel Series: Meervoudige kanaalbediening

Geschikt voor systemen met 4, 6 of 8 gelijktijdige tubes.
Voordelen:

• Synchroon schakelen van meerdere vloeistofkanalen
• Compacte modulevorm voor integratie in automatiseringsplatforms

Technische Highlights

• Chemische bestendigheid afhankelijk van tubingselectie
• Keuze uit NC of NO (de-energized state)
• Snelle schakeltijden, lage warmteontwikkeling
• Consistente compressie voor reproduceerbare flowcontrole
• Accessoires: optische detectie voor positie-terugkoppeling, CoolCube™ driver board
• Robuust ontwerp zonder interne seals of holtes

Kijk voor meer informatie in de brochure onder de kop bestanden.
