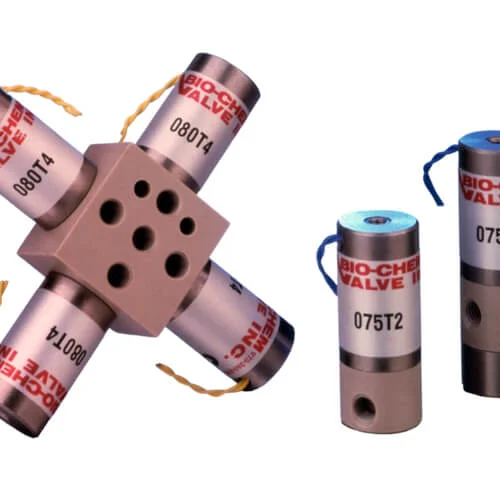

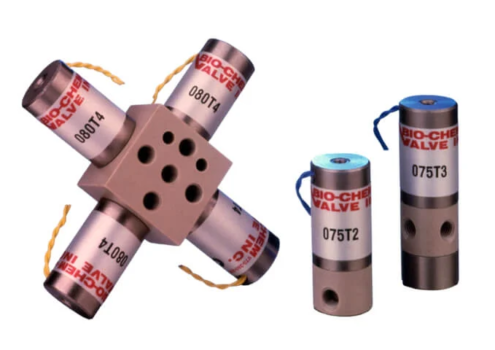

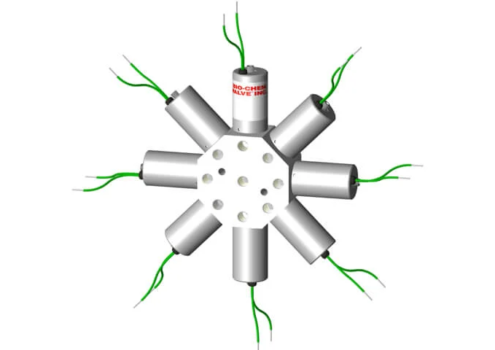

Bio-Chem Flow Selection Valves

Compacte multi-kanaals selectie- en mengventielen voor OEM-systemen en industriële analysetechniek

Bio-Chem Flow Selection Valves combineren meerdere inert opgebouwde solenoidventielen in één compacte manifold. Iedere poort wordt aangestuurd door een eigen actuator, waardoor het ventiel meerdere vloeistroomkanalen onafhankelijk van elkaar kan openen, sluiten of combineren. Dit maakt de Flow Selection Valves ideaal voor OEM’s en machinebouwers die behoefte hebben aan een betrouwbare, compacte en onderhoudsarme oplossing voor sample selection, reagent switching, flow splitting of flow mixing.

Alle vloeistofcontactdelen zijn vervaardigd uit volledig inerte materialen zoals PTFE, PEEK, PPS en FFKM, waardoor deze ventielen uitstekend presteren in agressieve, corrosieve en high-purity applicaties.

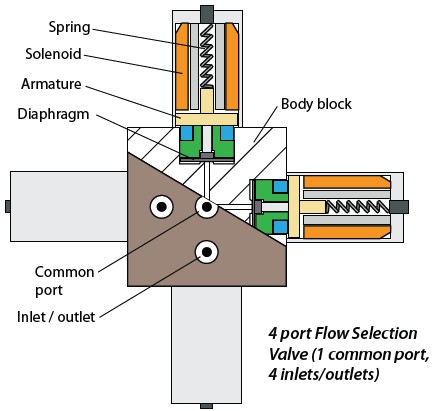

Hoe werkt een Flow Selection Valve?

Flow Selection Valves maken gebruik van hetzelfde bewezen principe als Bio-Chem isolation valves:

1. Meerdere solenoid-actuators in één blok

In plaats van losse ventielen met tussentubing bevat één behuizing 2 tot 8 onafhankelijke solenoids.
Elke actuator bedient één inlet-poort.

2. Diaphragm-gestuurde, inert opgebouwde afsluiting

Een flexibele, chemisch resistente diaphragm scheidt de spoel van het fluid pad.
Wanneer de solenoid wordt bekrachtigd:

1. beweegt de armature omhoog,
2. tilt het diaphragm op,
3. en opent het flow-kanaal tussen de common poort en de geselecteerde inlet/outlet.

In rust sluit een veerdruk het kanaal volledig af (“bubble-tight”).

3. Radiale, symmetrische flow paths

Alle poorten zijn cirkelvormig rond de common poort geplaatst, waardoor:

1. alle flow paden exact even lang zijn,
2. de drukval identiek is,
3. interne volumes consistent blijven,
4. timing en menggedrag reproduceerbaar zijn.

4. Flexibele werkingsmodi

Het ventiel kan worden gebruikt voor:

1. Flow Selection: één common inlet → één van de geselecteerde outlets
2. Flow Splitting: common inlet → meerdere gelijktijdige outlets
3. Flow Mixing: meerdere inlets → één gezamenlijke outlet
4. Gradientvorming: dynamisch variëren van bijdrage per poort

Belangrijkste voordelen

1. Compacte integratie van 2 t/m 8 ventielen

Eén blok vervangt complete sets losse ventielen en tussentubing.

2. Minimal dead volume

De interne volumes zijn zeer klein, en er is geen extra tubing tussen poorten.

3. Individuele kanaalcontrole

Iedere poort heeft een eigen actuator → geen complexe mechanische selectiedraaikranen nodig.

4. Tot 2+ miljoen schakelingen

Robuuste solenoidtechniek en hoogwaardige materialen.

5. Gelijkmatige flowkarakteristieken

Alle actuators worden individueel afgesteld op een identieke flow bij gelijke druk.

6. Volledig inert fluid pad

Geen metalen delen in contact met het medium → geschikt voor agressieve reagentia.

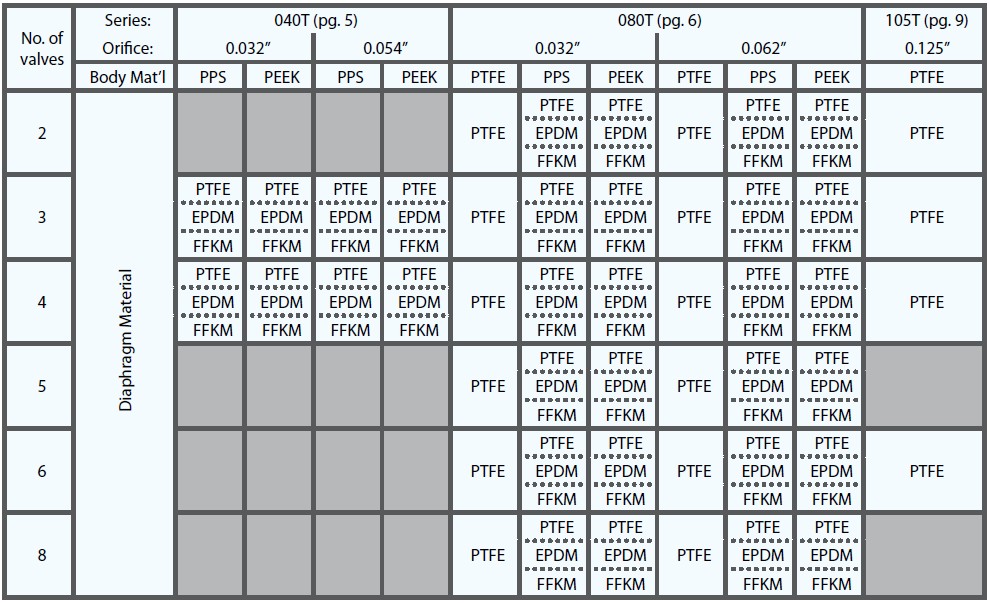

Productseries en technische kenmerken

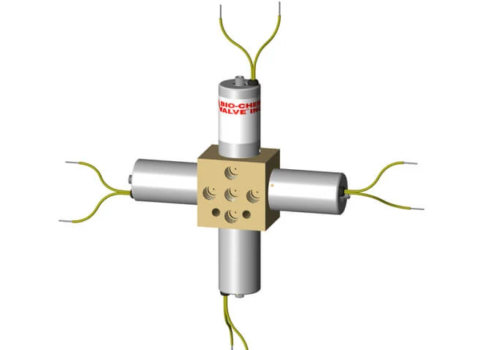

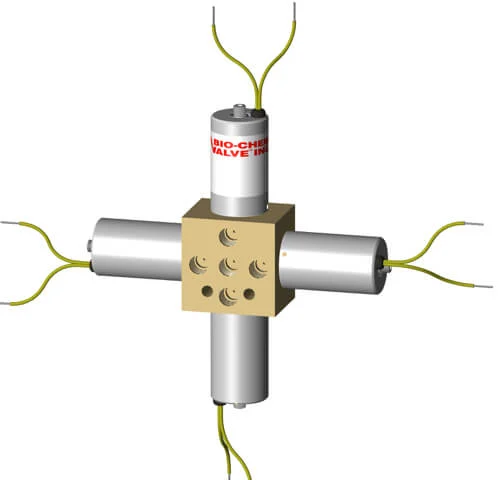

040T Series: Zeer compact & laag energieverbruik

• 3 of 4 poorten
• Orifice: 0.032″ of 0.054″
• Vermogen: 1.9 W
• Druk: tot 20 psi
• Materialen: PPS of PEEK + PTFE/EPDM/FFKM
• Typische modelcodes:
  • 040T312-32-4
  • 040T412-54-5E

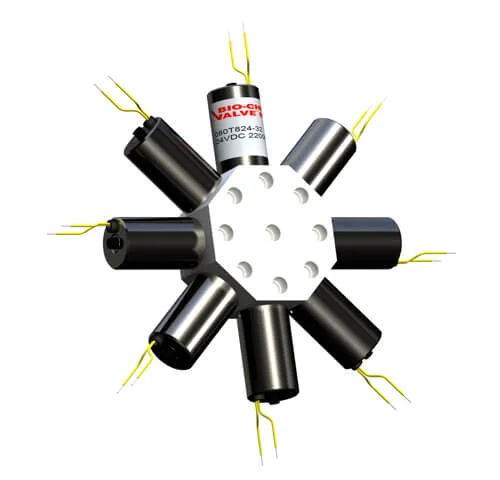

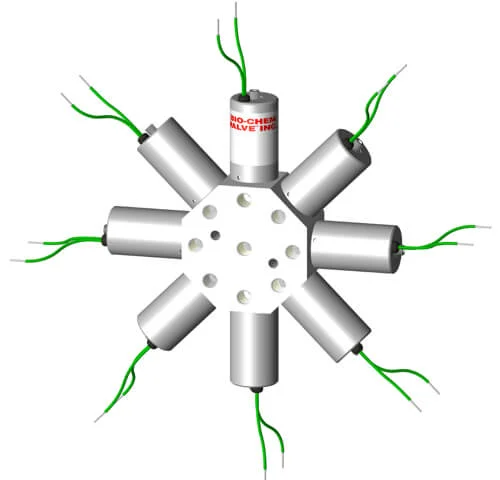

080T Series: Breed inzetbaar, 2 t/m 8 poorten

• 2, 3, 4, 5, 6 of 8 poorten
• Orifice: 0.032″ of 0.062″
• Vermogen: 2.9 W
• Materialen: PTFE, PPS, PEEK + PTFE/EPDM/FFKM
• Druk: tot 20 psi
• Typische modelcodes:
  • 080T312-32
  • 080T612-62-4P
  • 080T812-32-5E

105T Series – Hoogste flowcapaciteit

• 2, 3, 4 of 6 poorten
• Orifice: 0.125″ (3.2 mm)
• Vermogen: 8.0 W
• Body: volledig PTFE
• Druk: tot 10 psi
• Typische modelcodes:
  • 105T212-125
  • 105T412-125
  • 105T612-125

Toepassingen in OEM & Maakindustrie

Flow Selection Valves worden gebruikt in:

• Analytische chemie-instrumenten (HPLC, ICP, TOC)
• Klinische diagnostiek en medische monstersystemen
• Preparatieve of sequentiële reagent handling
• Lab-automatisering en high-throughput workflows
• Inline meng- en splitstoepassingen
• Industriële procesanalyse
• Multi-channel sampling modules

Voor OEM’s vormen deze ventielen een efficiënte, ruimtebesparende en onderhoudsarme oplossing.
