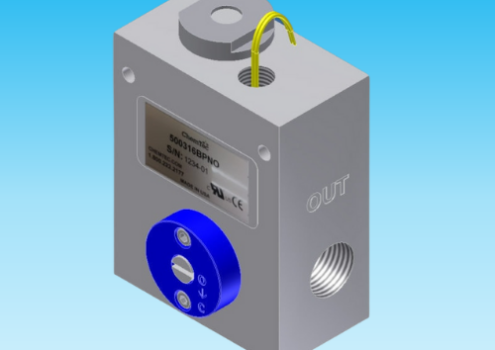

De 500 BP flow switch is een uiterst veelzijdige, instelbare flow monitor met een uniek bypass-ontwerp. Deze serie is specifiek ontwikkeld voor applicaties waarbij de verhouding tussen de normale doorstroom en het schakelpunt klein is (10:1 of minder). Hierdoor biedt de 500 BP-serie een betrouwbare oplossing voor zowel gassen als vloeistoffen in complexe systemen zoals CVD-ovens en medische instrumenten.
| Partner: | ChemTec |
|---|---|
| Categorie: | Gassen en vloeistoffen – meten en regelen |
De 500 BP flow switch onderscheidt zich door zijn gebruiksgemak en lage minimale werkdruk. Omdat technici het schakelpunt eenvoudig handmatig kunnen instellen via een regelklep (vane), biedt deze monitor maximale controle in dynamische procesomgevingen. Bovendien zorgt de inline 180-graden poortconfiguratie voor een naadloze integratie in bestaande horizontaal leidingwerk.
Dankzij de robuuste constructie passen engineers de 500 BP flow switch toe in veeleisende sectoren. De monitor presteert uitstekend in de volgende toepassingen:
Het werkingsprincipe van de 500 BP flow switch is even eenvoudig als effectief:
| Kenmerk | Specificatie |
| Materialen | 316 RVS, Messing of Teflon® |
| Media | Gassen en Vloeistoffen |
| Nauwkeurigheid | ± 10% van het schakelpunt |
| Herhaalbaarheid | ± 2% |
| Drukbestendigheid | Tot 206,8 barg (3000 PSIG) voor metaal |
| Temperatuurbereik | -17 °C tot +171 °C (afhankelijk van model) |
| Poortconfiguratie | Inline 180 graden poorten |
Monteer de 500 BP flow switch bij voorkeur verticaal (met de draden naar boven) in een horizontale leiding. Daarnaast adviseren wij altijd het gebruik van een 100 micron filter om vervuiling van de bypass-klep te voorkomen.
Heeft u een toepassing met een extreem hoge zuiverheidsgraad? Bekijk dan ook onze LPH UHP serie. Voor vragen over hogere temperaturen of specifieke afdichtingen zoals Kalrez (FFKM), kunt u contact opnemen met onze specialisten of de documentatie van ChemTec raadplegen.
