Nafion® Drogers

Selectieve droging voor uiterst nauwkeurige gasmetingen

Nafion® drogers zijn de industrienorm voor het selectief verwijderen van waterdamp uit gasstromen, zonder dat andere gascomponenten worden beïnvloed. Ze worden wereldwijd toegepast in emissiemetingen, laboratoria, medische systemen en OEM-toepassingen waar een stabiele vochtbalans cruciaal is.

Hoe werkt een Nafion® droger?

De kern van een Nafion® droger is een speciaal ionisch polymeer (Nafion®) met unieke selectieve permeatie-eigenschappen. Het droogprincipe werkt als volgt:

  1. Het vochtige gas stroomt door een tube of membraan van Nafion®.
  2. Nafion® laat uitsluitend watermoleculen door, omdat water door het sulfonzuurpolymeer wordt aangetrokken en geabsorbeerd.
  3. Het water diffundeert door de membraanwand en wordt aan de buitenzijde afgevoerd door een purge-gasstroom of droge omgeving.
  4. De overige gascomponenten (zoals NOx, SO₂, CO₂, NH₃, VOC’s) blijven volledig behouden.

Kinetische reactie van de eerste orde: Extreem snelle droogrespons

Nafion® verwijdert water volgens een First Order Kinetic reaction. Dit betekent:

  • De snelheid van watertransport is direct afhankelijk van het verschil in wateractiviteit (vochtconcentratie) tussen binnen- en buitenzijde van de membranen.
  • Hierdoor wordt zeer snel een evenwicht bereikt, doorgaans binnen milliseconden.
  • Het droogproces past zich onmiddellijk aan aan veranderende vochtbelastingen, zonder vertraging of traagheid zoals bij koelers of absorbers.

Praktisch voordeel:
Zelfs snel fluctuerende vochtgehalten worden direct geneutraliseerd, wat cruciale stabiliteit biedt voor gasanalysatoren.

Belangrijkste voordelen van Nafion® droging

  • Selectieve verwijdering van waterdamp zonder invloed op andere gascomponenten
  • Equilibratie in milliseconden dankzij First Order Kinetics
  • Geen condensvorming in analyzerleidingen
  • Hoge chemische resistentie tegen zuren, basen en corrosieve gassen
  • Snelle responstijd en zeer stabiele metingen
  • Onderhoudsarm en lange levensduur

Overzicht van onze producten

Verschil tussen BE-, MD- en PD-droogsystemen

Hoewel alle modellen gebruikmaken van het Nafion®-membraanprincipe voor waterverwijdering, verschillen ze in constructie, werking en toepassingsgebied.

Belangrijskte specificaties

Serie Beschrijving Belangrijkste specificaties
BE (Braided Exchanger) Series Compacte droger voor standaard gasstromen. Robuust en onderhoudsarm ontwerp. Flow tot 4 l/min · 80 °C · 80 psig
MD (Monotube Dryer) Series Enkelbuisdroger met hoge droogcapaciteit voor laboratorium en CEMS. Flow tot 4 l/min · 100 °C · 80 psig · Dauwpunt tot –40 °C
PD (Polytube Dryer) Series Parallelle buizen voor hogere gasstromen. Korte verblijftijd en hoge efficiëntie. Flow tot 40 l/min · 100 °C · 30 psig · Dauwpunt tot –40 °C
BE-HP (High Pressure) Series Voor hogedruksystemen tot 17 bar. Zelfde werking als BE-serie. Flow tot 4 l/min · 50 °C · 250 psig
MDH (Heated Monotube Dryer) Verwarmde variant van de MD-serie, voorkomt condensvorming bij vochtige monsters. Flow tot 1,5 l/min · 80 °C monster · 30 psig
DM (Desiccant Membrane Dryer) Compacte, draagbare droger voor mobiele meetopstellingen. Flow tot 4 l/min · 80 °C · 80 psig
MRD (Monotube Rotating Dryer) Aanpasbaar ontwerp met verschillende purge- en aansluitopties. Flow tot 4 l/min · 100 °C · 80 psig

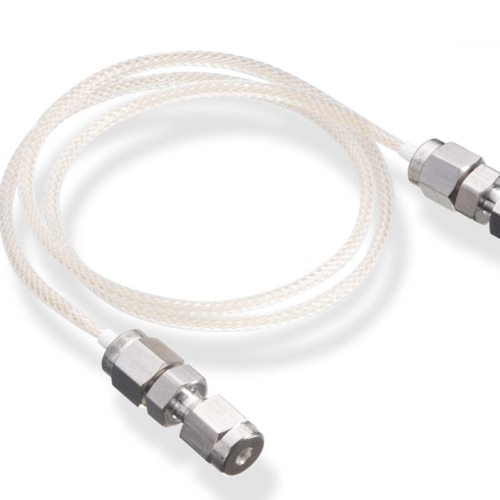

BE-Serie: Braided Exchangers

Principe: Nafion®-tubing wordt verweven en geplaatst in een behuizing die de gasstroom blootstelt aan de omgevingslucht.

Purge-gas: Geen externe purge-gasbron nodig; de waterdamp diffundeert direct naar de omgevingsatmosfeer.

Gebruik: Eenvoudige en onderhoudsarme droogoplossing voor lage tot middelhoge debieten en toepassingen waar een snelle, passieve droging voldoende is.

Voordelen: Geen extra hardware of purge-gas; extreem snelle equilibratie (typisch binnen ~100–200 ms dankzij het First Order Kinetic-gedrag).

Typisch voor: gasdetectiesystemen, analytische instrumenten en toepassingen waar ruimte en utilities beperkt zijn.

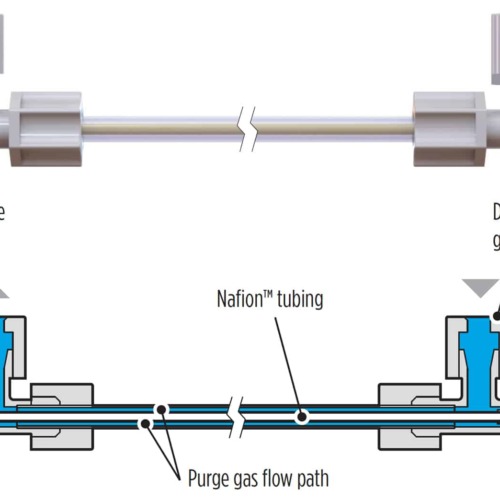

MD-Serie: Monotube Dryers

Principe: Eén enkele Nafion® tube vormt de droogsectie.

Purge-gas: Vereist een externe droge purge-gasstroom die contra-current loopt rond de Nafion® tubing om vocht effectief af te voeren.

Gebruik: Betrouwbare droging tot lage dauwpuntwaarden (tot ca. −40 °C) voor laboratorium, CEMS en procesmonitors.

Voordelen: Zeer efficiënte droging met gecontroleerde purge-gasstroom; geschikt voor gestandaardiseerde gasanalyses.

Typisch voor: analytische systemen, emissie- en procesmonitoring waar condenserend vocht moet worden geminimaliseerd.

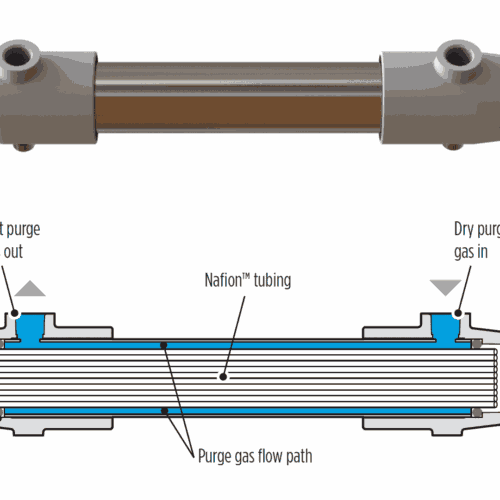

PD-Serie: Polytube Dryers

Principe: Meerdere Nafion® tubes worden parallel geplaatst in één behuizing; dit vergroot de membraanoppervlakte.

Purge-gas: externe purge-gasstroom zoals bij MD, maar de grotere membraanoppervlakte maakt het bijzonder geschikt voor hogere debieten.

Gebruik: Hoogcapaciteitsdroging met lage drukval en efficiëntere droging bij grotere gasstromen.

Voordelen: Tot wel tientallen liters per minuut mogelijk, snellere respons door kortere sample-pad en meer oppervlakte.

Typisch voor: industriële gasconditioning, continue emissie-monitoring en gebruiksscenario’s met hoger debiet dan standaard monotube-toepassingen.

Modelserie Max. Flow (L/min) Typisch bereikt dauwpunt Purge-gas nodig? Toepassing
BE (Braided Exchanger) Tot ca. 4 L/min (passieve afvoer naar omgeving lucht) ~ -20 °C tot -40 °C (afhankelijk van omgeving & purge) Nee Compacte systemen, laboratorium, OEM
MD (Monotube Dryer) Tot 4 L/min (voor monotube modellen) Tot ca. -40 °C dauwpunt (bij voldoende purge-gas) Ja Analytische gasconditioning, CEMS
PD (Polytube Dryer) Tot 40 L/min (afhankelijk van model: 10/20/40) Tot ca. -40 °C dauwpunt (bij voldoende purge-gas) Ja Hoge debieten & industriële toepassingen

Veelgestelde vragen (FAQ) over Nafion® Drogers

1. Wat is een Nafion® droger?

Een Nafion® droger is een gasconditioneringsmodule die waterdamp selectief uit een gasstroom verwijdert zonder de overige gascomponenten te beïnvloeden. De technologie is gebaseerd op een ionisch membraan dat uitsluitend watermoleculen doorlaat.

2. Hoe werkt een Nafion® droger precies?

Nafion® verwijdert water via First Order Kinetic permeatie, waarbij watermoleculen extreem snel door de membranen diffunderen. Hierdoor wordt evenwicht binnen milliseconden bereikt, zelfs bij variërende vochtbelasting. De overige gascomponenten blijven onveranderd.

3. Wat is het verschil tussen BE, MD en PD Nafion® drogers?

  • BE-serie: passieve droging naar omgevingslucht, geen purge-gas nodig, tot ca. 4 L/min.
  • MD-serie: monotube-droger met externe purge-gasstroom, dauwpunten tot −40 °C, tot ca. 4 L/min.
  • PD-serie: multitube-droger voor hoge flow rates, tot 40 L/min, ook tot −40 °C dauwpunten.

4. Heb ik purge-gas nodig voor mijn Nafion® droger?

Alleen de BE-serie werkt zonder purge-gas.
De MD- en PD-series vereisen een droge purge-gasstroom om het vocht effectief af te voeren.

5. Welke dauwpunten kunnen Nafion® drogers bereiken?

Bij een correcte purge-gasconfiguratie kunnen MD- en PD-drogers dauwpunten tot ca. −40 °C bereiken.
BE-drogers hangen af van de omgeving, maar behalen doorgaans −20 tot −40 °C.

6. Zijn Nafion® drogers geschikt voor corrosieve of zure gassen?

Ja. Nafion® is zeer chemisch resistent en geschikt voor veel industriële en emissietoepassingen waar gassen zoals SO₂, HCl, H₂S en NOx voorkomen. Alleen ammoniak kan zorgen voor verstopping of schade.

7. Kan ik een Nafion® droger integreren in een OEM-systeem?

Ja, Nafion® drogers worden vaak toegepast in OEM-gasanalysers, meetinstrumenten en compacte analysekasten.

8. Hoe kies ik de juiste Nafion® droger?

Selectie gebeurt op basis van:

  1. gewenste flow (L/min)
  2. benodigde dauwpuntverlaging
  3. aanwezigheid van purge-gas
  4. beschikbare inbouwruimte
  5. chemicaliën en temperaturen in de gasstroom

Inacom Instruments helpt bij volledige selectie en dimensionering.

9. Zijn Nafion® drogers onderhoudsarm?

Ja. Ze bevatten geen bewegende delen, hoeven niet vervangen te worden zoals adsorptiematerialen en vereisen enkel reiniging van aansluitingen of omkasting indien vervuild.

10. Welke industrieën gebruiken Nafion® drogers?

Veelgebruikte toepassingen zijn:

  • emissiemetingen (CEMS)
  • waterstof- en energie-industrie
  • chemie en petrochemie
  • laboratoria & R&D
  • medische gasanalyse
  • OEM-meetsystemen
