Nafion® Bevochtigers
Nauwkeurige en stabiele gasbevochtiging voor kalibratie en procescontrole
Nafion® bevochtigers worden toegepast wanneer een nauwkeurig en reproduceerbaar vochtgehalte in een gasstroom vereist is. Ze maken gebruik van hetzelfde unieke Nafion™-membraan als Nafion-drogers, maar werken omgekeerd: in plaats van vocht te verwijderen, voegen ze gecontroleerd waterdamp toe aan het gas.
Deze technologie wordt veel gebruikt in kalibratieopstellingen, brandstofceltesten, laboratoria, OEM-systemen en R&D-omgevingen in Nederland en België.
Hoe werkt een Nafion® bevochtiger?
De werking van een Nafion® bevochtiger is gebaseerd op selectieve waterpermeatie door een ionisch polymeer (Nafion™):
- Het droge gas stroomt door een Nafion™ tube of membraan.
- Aan de buitenzijde van het membraan bevindt zich een waterreservoir of gecontroleerde vochtbron.
- Watermoleculen migreren door het Nafion™-membraan naar de gasstroom.
- De gascomponenten zelf (zoals N₂, O₂, CO₂, H₂, etc.) blijven volledig intact.
First Order Kinetic bevochtiging
Net als bij droging verloopt bevochtiging via een First Order Kinetic reaction:
- De snelheid van vochttransport is direct afhankelijk van het verschil in wateractiviteit.
- Hierdoor wordt het gewenste vocht-evenwicht zeer snel bereikt (typisch binnen milliseconden).
- Resultaat: stabiele en reproduceerbare relatieve vochtigheid, zelfs bij variërende flows.
Belangrijk voordeel:
De gasstroom wordt bevochtigd zonder condensatie, aerosolen of druppelvorming.
Waarom Nafion® bevochtiging?
- Zeer nauwkeurige vochtregeling
- Geen verstoring van gasconcentraties
- Geen verbruiksmaterialen of verstuiving
- Snelle responstijd
- Geschikt voor continue of dynamische processen
- Onderhoudsarm en lange levensduur
Nafion® bevochtigers worden veel gebruikt in:
- Kalibratie van gasanalysers
- Brandstofcel- en waterstoftesten
- Sensorontwikkeling
- Klimaat- en materiaalonderzoek
- OEM-meet- en regelsystemen
Overzicht van onze producten
Verschil tussen BE, MH en FC Nafion® bevochtigers
Hoewel alle typen hetzelfde membraanprincipe gebruiken, verschillen ze in opbouw, capaciteit en toepassingsgebied.
Belangrijkste specificaties
| Serie | Toepassing / kenmerken | Belangrijkste specificaties |
| MH™-Series (Water-to-Gas) | Voor flows tot ca. 20 l/min. | Output tot 99 % RH · Flow tot ~20 l/min · Temp. tot ~80 °C · Druk tot ~80 psig (5,5 bar) |
| FC-Series (Large Flow Gas-to-Gas) | Voor grotere flows, tot duizenden l/min. | Output tot 99 % RH · Flow tot ~15 000 l/min · Temp. tot ~80 °C · Druk tot ~45 psig (3 bar) |
| BE-Series (Ambient Moisture Gas-to-Gas) | Voor kleine flows, gebruikt omgevingsvocht. | Flow tot ~2 l/min · Temp. tot ~80 °C · Druk tot ~90 psig (6 bar) · Output: tot omgevings-RH |
| MD (Gas-to-Gas Controlled RH) | Voor controleerbare RH in kleinschalige toepassingen. | Flow tot ~4 l/min · Temp. tot ~80 °C · Druk tot ~90 psig (6 bar) · Output RH ~90 % van de humid-gasstroom |
BE-serie Bevochtigers (Braided Exchanger)
Passieve bevochtiging via omgeving of waterbron
- Nafion™ tubing in een compacte exchanger
- Bevochtigt gas tot evenwicht met de omgeving of aangesloten waterbron
- Geen actieve regeling of verwarming
- Eenvoudig, robuust en compact
Typische toepassingen
- Basis kalibratieopstellingen
- OEM-systemen
- Laboratoria waar eenvoudige bevochtiging voldoende is

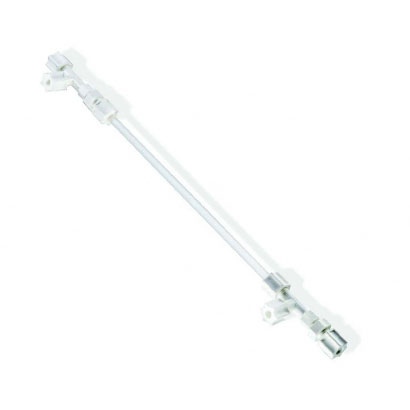

MH-serie Bevochtigers (Membrane Humidifier)
Actieve en nauwkeurige bevochtiging voor analytische toepassingen
- Nafion™ membraan met gecontroleerde waterkamer
- Geschikt voor stabiele en reproduceerbare RV-instellingen
- Werkt over een breed flowbereik
- Zeer nauwkeurig bij lage en middelhoge flows
Typische toepassingen
- Kalibratie van gasanalysers
- Sensorvalidatie
- Laboratorium- en R&D-toepassingen
- OEM meetinstrumenten
FC-serie Bevochtigers (Fuel Cell Humidifiers)
Hoge capaciteit bevochtiging voor energie- en waterstoftoepassingen
- Ontworpen voor hogere flows en continue belasting
- Robuuste constructie met hoge vochttransfercapaciteit
- Geschikt voor waterstof, lucht en procesgassen
- Veel toegepast in brandstofcel- en elektrolyse-testen
Typische toepassingen
- Fuel cell testing
- Waterstoftechnologie
- Energieonderzoek
- Industriële testopstellingen
