Gestroomlijnde gasmanifold voor carbon/sulfur analyseapparatuur
De uitdaging
De fabrikant van carbon/sulfur determinators werkte met een omvangrijk en complex kleppensysteem: een 8-stations manifold, losse kleppen op afstand en een aparte regelaar. In totaal werden 45 verschillende klepmodellen van 23 leveranciers gebruikt, wat zorgde voor hoge voorraad- en inkoopkosten, omslachtige montage en veel tijd voor testen en kwaliteitscontrole. Daarnaast moest de nieuwe uitvoering compacter en robuuster zijn, zonder in te leveren op prestaties of gascompatibiliteit.
Oplossing van Humphrey

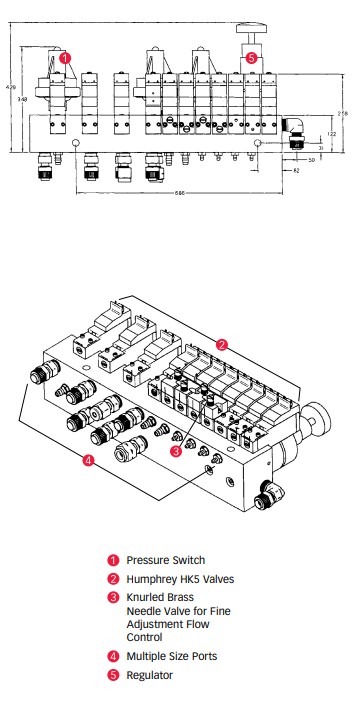

Samen met de klant koos Humphrey voor standaardisatie op één model: de veelzijdige HK5-klep. Door paren van HK5-kleppen te combineren, ontstond dezelfde functionaliteit als met een 4-wegklep, maar in een veel compacter ontwerp. Alle functies uit het oorspronkelijke systeem werden geïntegreerd in één aluminium manifold, inclusief ingebouwde regelaar en alle aansluitingen. De complete sub-assemblage werd 100% getest en kant-en-klaar geleverd, zodat montage ter plaatse tot een minimum beperkt bleef.
Technische kenmerken klep
De Humphrey HK5-klep is geschikt voor een breed scala aan inerte gassen, waaronder zuurstof, stikstof, CO₂ en perslucht. Het ontwerp biedt een nauwkeurige en betrouwbare werking met lage lekkage en een lange levensduur. Door de compacte bouw kan de klep in een kleinere manifoldconfiguratie worden toegepast, wat ruimte en gewicht bespaart. De uitvoering is robuust genoeg voor zowel laboratorium- als veldgebruik.
Het resultaat
Het nieuwe manifoldontwerp was slechts een derde van de oorspronkelijke grootte, vereenvoudigde de interne gasdistributie en maakte het systeem robuuster. De standaardisatie op de HK5-klep verlaagde de voorraad- en inkoopkosten aanzienlijk en reduceerde de montage- en testtijd. De hogere betrouwbaarheid en doorvoer verbeterden de prestaties van het apparaat, terwijl de klant zich volledig kon richten op zijn kernactiviteit: het ontwerpen van meetinstrumenten.
